Высокочастотного тракта приемника
Регулировка усиления. Для обеспечения постоянного уровня выходного сигнала в приемниках используют регуляторы усиления и громкости. Различают ручные и автоматические регулировки усиления (АРУ).
Регулировку усиления можно осуществить изменением проводимости прямой передачи транзистора (крутизны лампы), меняя смещение на его базе (сетке лампы). С этой целью выпрямляют выходное напряжение тракта промежуточной частоты и подают его в качестве добавочного смещения на базу (сетку) электронных приборов регулируемых каскадов. При увеличении амплитуды входного сигнала возрастает напряжение смещения в регулируемых каскадах и снижается их усиление, обеспечивая постоянство уровня выходного сигнала. В зависимости от режима работы различают простые, с задержкой и усиленные АРУ.
Простая АРУ осуществляется изменением проводимости прямой передачи транзистора регулируемого усилительного каскада за счет изменения напряжения на базе. Управляющее напряжение системы АРУ создается детектированием напряжения промежуточной частоты.
АРУ с задержкой обеспечивает больший диапазон регулирования усиления УПЧ при изменениях напряжения сигнала. Схема АРУ с задержкой транзисторного приемника показана на рис. 130. Управляющее напряжение Uу системы АРУ создается на нагрузочном резисторе Rн за счет детектирования напряжения промежуточной частоты диодом V3. Чтобы обеспечить задержку работы АРУ, в цепь диода V3 включают эмиттерный резистор Ra регулируемого каскада на транзисторе VI. Постоянное напряжение, возникающее на этом резисторе, своим отрицательным потенциалом приложено к аноду диода V3 и удерживает его в закрытом состоянии. Ток в цепи диода появится лишь в том случае, когда напряжение сигнала U3, снимаемое с катушки связи LCВ2, питающей выпрямитель АРУ, превысит напряжение Uэ=IкRэ, которое определяет порог срабатывания системы АРУ, т.е. U3.пор=Uэ. Управляющее напряжение в схеме Uy=(U3 — U3)Kv3= (Ua — U3.nop)Kv3, где Kva — коэффициент передачи детектора V3.
С ростом напряжения сигнала ( 73 увеличивается управляющее напряжение, уменьшается эмиттерный ток регулируемого каскада.
Рис. 130. Схема АРУ с задержкой
При этом снижается эмиттерное напряжение U9, являющееся напряжением задержки, следовательно, дополнительно увеличиваются управляющее напряжение Uу и диапазон регулирования усиления каскада.

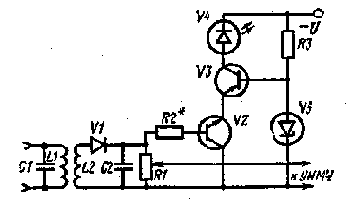

Индикаторы настройки. Схема индикатора настройки транзисторного приемника на светодиоде показана на рис. 131. Через резистор R2 и коллекторный переход транзистора V2 проходит часть постоянной составляющей выходного тока детектора, выполненного на диоде VI. При изменении интенсивности ВЧ-сигнала изменяется эта часть составляющей, а также эмиттерные токи транзисторов V2, V3 и проходящий через, светодиод V4 коллекторный ток транзистора V3. Если приемник точно настроен на частоту принимаемого сигнала, выходной ток детектора, а следовательно, и ток, проходящий через светодиод, максимальны и светодиод светится наиболее ярко. Стабилизация режима работы транзисторов при изменениях питающего напряжения обеспечивается в схеме стабилитроном V5.
Рис.131. Схема индикатора настройки
