Выходные каскады усилителей


Назначение выходных каскадов. Выходной каскад предназначен для отдачи в нагрузку заданной мощности сигнала при высоком кпд и минимальном уровне нелинейных и частотных искажений. Основными эксплуатационными показателями выходного каскада являются отдаваемая в нагрузку полезная мощность и кпд, качест­венными — уровень нелинейных искажений и полоса пропускания. Нелинейные искажения и кпд каскада зависят от выбора рабочей точки транзистора (электронной лампы). При большой величине сигнала нелинейные искажения в выходных каскадах на транзи­сторах возникают из-за нелинейности входных и выходных характе­ристик. При жестких требованиях к уровню нелинейных искаже­ний выходной каскад используют в режиме А, для получения высо­кого кпд — в режимах АВ и В. ,

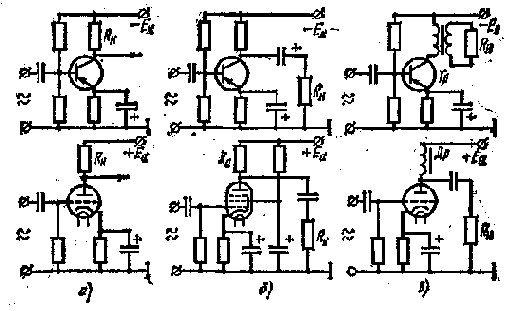

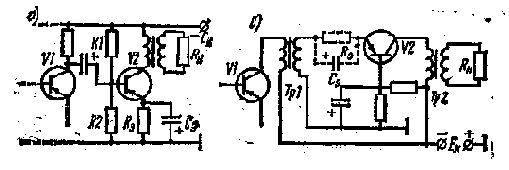

Рис. 86. Схемы включения нагрузки в выходные каскады:

а — с непосредственным подключением, б — через резисторно-емкостное устрой­ство, в — с помощью трансформатора и дросселя

Способы подключения нагрузки. По способу подключения нагруз­ки различают выходные каскады с непосредственным включением нагрузки, резисторные, трансформаторные и дроссельные.

При непосредственном включении нагрузки в выходную цепь усилительного элемента (рис. 86, а) без выходного устройства уп­рощается схема усилителя, отсутствуют дополнительные потери, а также нелинейные и частотные искажения, которые вносятся вы­ходным устройством. Недостатками непосредственного включения нагрузки являются прохождение через нагрузку постоянной состав­ляющей тока питания и невысокий кпд схемы (около 20 % в тран­зисторах и 10:% в ламповых схемах усиления).

В резисторных выходных каскадах (рис, 86, б) нагрузка включа в выходную цепь через резисторно-емкостное - выходное уст­ройство. Ток питания через нагрузку не проходит, в схеме отсутству­ют дорогие громоздкие детали; обеспечивается пропускание широ­кой полосы рабочих частот. При включении нагрузки через RС-эле-менты кпд схемы мал (порядка 5 — 6 % на транзисторах и еще меньше в ламповых каскадах), поэтому такое включение целесооб­разно лишь при небольшой выходной мощности.
