Варикапы

Варикапы применяют для осуществлений частотной и амплитуд­ной модуляции, а также в .схемах автоподстройки частоты (АПЧ) для перестройки резонансной частоты контура. Если эти.приборы используют в устройствах параметрического усиления и умножения частоты (обычно в СВЧ-диапазоне), их называют варакторами. Принцип их действия основан на изменении барьерной емкости Се . p-n-перехода при изменении на нем обратного напряжения U0бр (рис. 46,а). Варикапы характеризуются следующими параметрами.

Емкость С перехода при заданном обратном напряжении У0бр.

Коэффициент перекрытия Кс — отношение максимальной к ми­нимальной емкости варикапа.

Температурный коэффициент емкости ТКЕ — относительное из­менение емкости варикапа при изменении температуры окружающей среды на 1 °С.

Добротность варикапа, Q; на низких частотах Qн=wСrДИФ, а на высоких частотах Qв=1/(wrбС).

Максимальные напряжения, мощности и тепловые параметры у варикапов те же, что и у выпрямительных диодов.

Кремниевые варикапы Д901 (А — Е) выпускают в металлическом герметичном корпусе (рис. 46,6) массой 1 г, с диапазоном рабочих температур от — 55 до +85°С. Электрические параметры варикапов приведены в табл. 91.

Таблица 91

Параметры	Типы варикапов
	Д901А	Д901Б .	Д901В	Д901Г	Д901Д	Д901Е
Емкость, пФ, при Uобр=4 В, f=50 МГц и температуре 20 °С	22 — 32	22-32	28 — 38	28 — 38	34 — 44	34 — 44
Добротность при Uобр = 4 В, f=50 МГц и температуре 20 °С	25	30	25	30	25	30
Коэффициент перекрытия по емкости	4	3	4	3	4	3
Постоянное обратное напряжение, В	80	45	80	45	80	45
Мощность рассеивания, мВт, при температуре от — 60 до +25 °С	250	250	250	250	250	250
Температурный коэффициент емко­сти, 1/°С: при Uобр = 4 В	5- 10-4	5- 10-4	5*10-4	5- 10-4	5*10-4	5- 10-4
при Uобр =40 В	2-10-4	. 2- 10-4	2-10-4	2-10-4	2*10-4	2-10-4

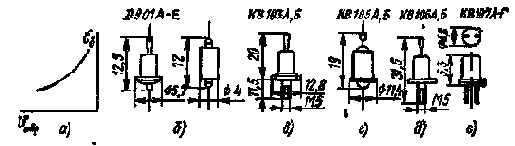

Рис. 46. Вольтфарадная характеристика (а) и общий вид варикапов (б — е)

Кремниевые варикапы KB 103 (А, Б) испрльзуют для умножите­лей частот и выпускают в металлическом корпусе (рис. 46, в) с винтом, массой 15 г, с диапазоном рабочих температур от — 40 до +85°С. Электрические параметры варикапов приведены в табл. 92.

Таблица 92

Параметры	Типы варикапов
	KB 103А	КВ103Б
Емкость, пФ, при UобР=4 В, f=1-10 МГц	18 — 32	28 — 48
Добротность при Uобр = 4 В и f=50 МГц	40	50

Обратное напряжение, В, при температуре от — 40 до +85 °С....................80

Обратный ток, мкА, при UобР=80 В и температуре, °С:

+25 и — 40...............10

85.................150

Мощность рассеивания, Вт, при температуре корпуса от — 40 до +50 °С.............. 5

Таблица 93

1 параметры	Типы варикапов
	КВ105А		КВ105Б
Емкость, пФ, при Uобр = 4 В	400 — 600		400 — 600
Добротность при Uобр =4 В и f=1МГц	500		500
Коэффициент перекрытия по емкости	3,8		3
Постоянное обратное напряжение, В, при температуре от — 60 до +100°С Мощность рассеивания, мВт, при тем­пературе, °С: от — 60 до +50	90 150		50 150
от 50 до 100	150 — 1,5 (T — 50)
Температурный коэффициент емкости, 1/°С, в рабочем диапазоне температур при Uобр = 4 В	5*10-4
Обратный ток, МКА, при U0бр макс и температуре +25 и — 60 °С	50		1 50
Параметры		Типы варикапов
		КВ105А		KB 106 Б
Емкость, пФ, при Uобр=4 Б, f=1-10 МГц И Uт<0,1 В		20 — 50		15 — 35
Добротность при Uобр=4 В, f=50 МГц и Um<0,l В		40		60
Обратное напряжение, В (любой формы и пе­риодичности) при температуре корпуса «т — 55 до + 120°С		120		90
Мощность рассеивания, Вт, при температуре от — 55 до +75°С		7		5
Постоянный обратный ток, мкА, при макси-мальном обратном напряжении и температу­ре от +25 до — 55 °С		20

Таблица 95

Параметры	Типы варикапов
	КВ107А	КВ107Б	КВ107В	КВ107Г
Емкость, пФ	10 — 40	10 — 40	30 — 65	30 — 65
Добротность при f=10 МГц	20	20	20	20
Постоянное обрат­ное напряже­ние, В, при ра­бочей темпера­туре	1,5UR1 + +2,5	1,5UR2+ +4	1,5UR1+ +2,5	1,5UR2+ +4
Постоянный обрат­ный ток, мкА, при Uобр макс и температуре, °С:
25	100
70	2000
— 40	1500
Мощность рассеи­вания, мВт, при температуре от — 40 до +50°С	100
Напряжения uri и U т (в начале рабочего участ­ка), В, при ко­торых изменяет­ся (уменьшает­ся) .емкость ва­рикапа)	2-9	6 — 18	2 — 9	6 — 18

Кремниевые диффузионно-сплавные варикапы KB 105 (А, Б) вы­пускают в металлическом корпусе (рис. 46, г) с гибкими выводами, массой 1 г, с диапазоном рабочих температур от — 60 до +100°С. Электрические параметры варикапов приведены в табл. 93.

Кремниевые эпитаксиально-диффузионные варикапы KB 106 (А, Б) используют для работы в умножителях частоты и выпускают в металлическом корпусе (рис. 46, д) с винтом, массой 15 г, с диапа­зоном рабочих температур от — 60 до 4-100°С. Электрические пара­метры варикапов приведены в табл. 94.

Кремниевые эпитаксиально-диффузионные варикапы KB 107 (А — Г) выпускают в металлическом корпусе (рис. 46, е) массой 1 г, с ди­апазоном рабочих температур от — 40 до +70°С. Их плюсовой вы­вод маркируется красной точкой. Электрические параметры варика­пов приведены в табл. 95.

Кремниевые зпитаксиально-планарные варикапы KB 110 (А — Е) выпускают в стеклянном корпусе (см. рис. 41, г) с гибкими вывода­ми, массой 0,25 г, с диапазоном рабочих температур от — 60 до + 125°С. Электрические параметры варикайов приведены в табл. 96.

Таблица 96

Параметры	Типы варикапов
	КВ110А	КВ110Б	КВ 110В	КВ110Г	КВ110Д	KB110Е
Емкость, пФ, при	12 — 18	14 — 21	17 — 26	12 — 18	14 — 21	17 — 26
Uовр =4 В			%
Добротность при	300	300	300	150	150	150
UовР = 4 В и f=50 МГц

Обратное напряжение любой формы и периодич­ности, В............... 45

Постоянный обратный ток, мкА, при UОбр=4 В и температуре, °С:

25................. 1

125................. 100

 — 60................ 15

Мощность рассеивания, мВт, при температуре от — 60 до +50°С . ........... 100
