Усилители радиочастот


Усилители радиочастоты УРЧ повышают избирательность по зеркальному каналу и чувствительность приемника. По схемному по­строению УРЧ могут быть апериодическими или резонансными.

Усилители радиочастот

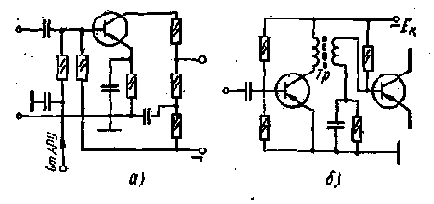

Рис. 117. Схемы апериодических каскадов усилителей радиочастоты:

а — резисторная, б — трансформаторная

Апериодические УРЧ увеличивают лишь отношение сиг­нал/шум и чувствительность приемника. Наиболее часто их приме­няют в транзисторных приемниках прямого усиления на ДВ- и СВ-диапазонах. В качестве нагрузки апериодических УРЧ может служить дроссель, резистор или трансформатор. Резисторный кас­кад УРЧ (рис. 117, а) прост в исполнении и настройке. В трансфор­маторных УРЧ (рис. 117,6) облегчается согласование выхода одно­го каскада со входом последующего. Кроме того, трансформаторный каскад УРЧ можно легко переделать в рефлексный.

Резонансные УРЧ обеспечивают усиление сигнала и по­вышают не только реальную чувствительность, но и избирательность по зеркальному каналу (см. § 60). Транзисторные резонансные УРЧ в диапазонах ДВ, СВ и KB собирают по схеме с ОЭ (рис. 118), а в УКВ-диапазоне — по схеме с ОБ.

Каскады УРЧ могут содержать один или два резонансных кон­тура. Усилитель радиочастоты с одним контуром дает меньшее уси­ление, но более прост в изготовлении и настройке. Схемы с индук­тивной связью контуров позволяют изменять связь и получать наи­большее усиление или лучшую избирательность. Изменением связи по диапазону можно несколько компенсировать неравномерность ко­эффициента передачи входных цепей.

Усилители радиочастот

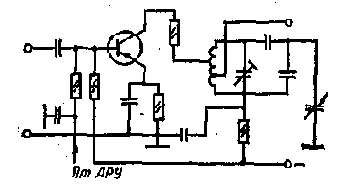

Рис. 118. Каскад усилителя радиочастоты

Усилители радиочастоты УКВ-диапазона выполняют по каскод-ным схемам. Они имеют лучшие характеристики, чем обычные УРЧ. Схема каскодного усилителя показана на рис. 119. Первый тран­зистор включен по схеме с ОЭ, благодаря чему достигается малая входная проводимость усилителя, а второй V2 — по схеме с ОБ, что обеспечивает большой коэффициент устойчивого усиления. По посто­янному току транзисторы включены последовательно, что вызывает необходимость увеличения напряжения источника питания.


По усилению каскодный усилитель эквивалентен однокаскадному усилителю с проводимостью прямой передачи первого транзистора и нагрузкой второго. Каскодная схема используется в усили­телях диапазона метровых волн. Первый каскад схемы выгодно вы­полнять на полевом транзисторе, обладающем низким уровнем шумов и малой «ктивной входной проводимостью, при этом будет меньше шунтироваться избирательная система приемника, включен­ная на входе каскодного усилителя. Во втором каскаде предпочтите­лен дрейфовый транзистор, включаемый по схеме с ОБ и обеспечивающий наибольший устойчивый коэффициент усиления. При таком выполнении каскодной схемы усилителя повышается его коэффици­ент устойчивого усиления, существенно снижается уровень шумов, повышается избирательность тракта радиосигнала приемника, что является их преимуществом.

Усилители радиочастот

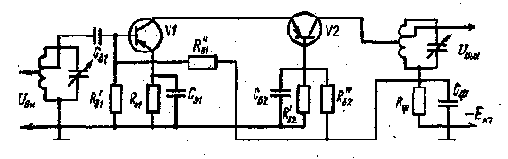

Рис. 119. Каскодная схема усилителя радиочастоты

Аналогичными преимуществами обладают каскодные схемы (низкий уровень шумов и высокий коэффициент, устойчивого усиле­ния) на электронных лампах, обычно триодах, включаемых по схеме общий катод — общая сетка.
