Усилители напряжения модулирующей частоты


Обычно УНМЧ приемников состоят из каскадов предваритель­ного усиления напряжения, поступающего с детектора, и оконечного (мощного) каскада, отдающего мощность переменного тока приня­того сигнала головке громкоговорителя. Уровень сигнала, получае­мого с детектора, недостаточен для работы оконечного каскада, по­этому УНМЧ содержит каскады предварительного усиления.

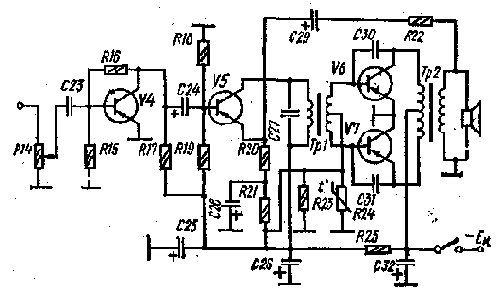

Рис. 132. Схема трехкаскадного УНМЧ приёмника

Каскады предварительного усиления чаще всего выполняют по схемам, с емкостной, т. е. RС-связью. Оконечные УНМЧ выполняют одно- или двухтактными. Однотактные каскады применяют в тран­зисторных схемах с выходной мощностью до 20 — 30 мВт и в лампо­вых с питанием от электросети при номинальной выходной мощности до 2 — 3 Вт. Для получения большей выходной мощности, чем мо­жет отдать однотактный каскад, используют двухтактные оконечные каскады (см. § 45).

Типовая схема УНМЧ (рис. 132) транзисторного портативного радиовещательного приемника содержит предварительный (на тран­зисторе V4) и предоконечный (на транзисторе V5) однотактные кас­кады усиления напряжения звуковой модулирующей частоты в око­нечный (на транзисторах V6 и V7) двухтактный усилитель мощ­ности.

Напряжение смещения на базу V4 подается с делителя R16, R15, а на базу V5 — с делителя R19, R18. Смещение на базы V6 и V7 выходного каскада создается током транзистора V5 предоконеч-ного каскада. Для этой цели в цепь эмиттера V5 последовательно с его термостабилизирующими резисторами R20, R21 включены соеди­ненные параллельно резистор R23 и терморезистор R24. Ток тран­зистора V5 создает на них падение напряжения около 0,1 В, кото­рое подается на базы V6 и V7,

Терморезистор R24 является элементом температурной стабили­зации режима выходного каскада. Колебания температуры окружа­ющей среды сопровождаются изменениями сопротивления терморе­зистора, обладающего отрицательным температурным коэффициентом. При этом обеспечивается постоянство начального напряжения сме­щения на базах V6 и V7.


Сигнал звуковой частоты через конденсатор связи С23 посту­пает от детектора на вход и усиливается его предварительными кас­кадами с RС-связью на транзисторах V4 и V5. Со вторичных полу­обмоток трансформатора Tpl на базы транзисторов V6 и V7 снима­ются одинаковые по амплитуде, но противофазные напряжения звуковой частоты, обеспечивающие возбуждение выходного двух­тактного каскада. Головка громкоговорителя, включенная в цепь вторичной обмотки трансформатора Тр2, преобразует усиленные электрические колебания в звуковые.

УНМЧ снабжен цепями отрицательной обратной связи ООС, не­сколько снижающими общее усиление, но значительно улучшающими качество работы усилителя. В первом каскаде напряжение ООС по­дается с коллекторной цепи транзистора V4 на его базу через ре­зистор R16. Во втором каскаде обратная связь между цепями эмит­тера и базы транзистора V5 осуществляется с помощью резистора R20. В выходном каскаде обратная связь между коллекторными и базовыми цепями создается через конденсаторы СЗО и С31. Пред-оконечный и выходной каскады охвачены глубокой обратной связью через резистор R22 и конденсатор С29.

Громкость принимаемого сигнала регулируется с помощью пере­менного резистора R14, изменяющего напряжение модулирующей частоты, подводимое на первый каскад УНМЧ. Однако рассмотрен­ная схема регулировки не обеспечивает естественного звучания речи.

Таблица 136



Тип радиоприемника

Диапазоны

Реальная чувствительность*
с внутренней магнитной антенной, мВ/м

 со штыревой теле­скопической антенной, МкВ/м
ДВ

СВ

КВ

 УКВ

Ленинград-002

ДВ, CBI, СВII, КBI — KBV, УКВ

0,8

0,5

150

10

Рига- 105

ДВ, СВ, KB I — KBVI, УКВ

1

0,7

300

15

ВЭФ-202М

ДВ, СВ, KBI — КВV

2

1

180

 —

Меридиан-210

ДВ, СВ, КВI- КВV,

УКВ

0,6

0,3

200

. 15

Океан-209

ДВ, СВ, КВI- КВV,

УКВ

1

0,7

150

35

Спидола-231

ДВ, СВ, КВI- КВV

 1,5

0,8

200

 —

Россия-304

ДВ, СВ, KBI,

КВII

 2,2

1,2

450

 —

Сокол-308

СВ, КВ, УКВ

  —

1,5

800***

100

Альпинист-415

ДВ, СВ

2

1

 —

 —




Особенность нашего слуха — неодинаковая чувствительность к звуковым колебаниям разных частот (на низших и высших частотах она меньше, чем на средних). Опытным путем установлены кривые зависимости интенсивности звука от частоты для равногромких чис­тых тонов, называемые кривыми равной громкости. При регулировке громкости без учета этой особенности слуха естественное звучание получается только при больших уровнях акустического давления (ког­да громкость звучания близка уровню громкости источника звука). При малых уровнях звучание нарушается (фонограмма кажется обедненной составляющими низших и высших частот).

Более четко и естественно звучит сигнал, если усилены нижние и ослаблены верхние частоты (выше 4000 Гц). Изменения в воспро­изведении различных участков диапазона звуковых частот достига­ются с помощью частотно-зависимых регуляторов (регуляторов тембра).

Частотно-зависимые схемы регуляторов тембра нижних (рис. 133, а) и верхних (рис. 133,6) частот состоят из конденсаторов (обычно постоянной емкости) и постоянных и переменных резисторов, включаемых между каскадами УНМЧ или в цепи ООС. При умень­шении сопротивления резистора R2 (рис. 133, а) цепочка R2C2 будет иметь большое сопротивление для нижних звуковых частот и малое для верхних, поэтому произойдет ослабление сигнала в области ниж­них частот. Подобным образом ослабляется сигнал в области верх­них частот при уменьшении сопротивления резистора R2 в схеме, по­казанной на рис. 133,6. Меняя положение движка резистора R2, изменяют сопротивление цепи регулятора для различных частот зву кового диапазона, что приводит к изменению частотных характери­стик усилителей, а следовательно, и тембра звучания передачи.

Таблица 136 (продолжение)

Номинальный интервал воспроизводимых час­тот, Гц

Номинальная выход­ная мощность, Вт

Источник питания**

Габаритные раз­меры, мы

Масса, кр


ДВ, СВ, KB

УКВ


80—4000

80— 12500

2

6 элементов 373, сеть 127/220 В

390X390X164

8,5


100—4000

100— 12500

0,8

6 элементов 373, сеть 127/220 В

390X242X135

6,3


200—4000

 — *

0,15

6 элементов 373

305X240X105

3,3


125-4000

125— 10000

0,4

6 элементов 373, сеть 127/220 В

290X271X133

4,3


125—4000

125-10000

0,5

6 элементов 373, сеть 127/220 В

367X254X124

4,6


125—4000

—

0,4

6 элементов 373

345X255X100

4,0


300—3500

—

0,1

4 элемента 316

215X125X47

1,0





315—3550

315—7100

0,3

Батарея «Крона»

255X186X72

1,5


200—3500

—

0,4

6 элементов 343, сеть 127/220 В

261X162X76

1,7


Тип радиоприемника

Диапазоны

Реальная чувствительность*
с внутренней магнитной антенной,

мВ/м

 со штыревой теле­скопической антен­ной, мкВ/м
ДВ

СВ

КВ

 УКВ

Вега-404

ДВ, СВ

2,5

1,5

 —

 —

Гиала-407

ДВ, СВ

2

1

 —

 —

Кварц-407

ДВ, СВ

2,5

1

 —

 —

Нейва-402

ДВ, СВ

1,5

1

 —

 —

Селга-405

ДВ, СВ

2

1,2

 —

 —

Сигнал-402 Сокол-405

ДВ, СВ

СВ, КВ

1,5

1 1,2

500***

 —

Номинальный интервал воспроизводимых час­тот, Гц

Номинальная вы­ходная мощность, Вт

 Источник питания**

Габаритные раз­меры, мм

Масса, кг

ДВ, СВ, КВ

укв

315 — 3550

200 — 3550 450 — 3150 450 — 3000

315 — 3150

450 — 3000 315 — 3550

 —

0,2

2 батареи 3336Л

160X157X64

1

 —

0,4

6 элементов 343

264X170X78

1,6

 —

0,1

& элементов 316

174X100X53

0,5

 —

0,1

Батарея «Крона»

140X80X41

0,3

 —

0,15

6 элементов 316

200X110X50

0,6

 —

0,1 0,15

Батарея «Крона» Батарея «Крона»

162X85X46 205X110X65

0,45 0,75




* При отношении сигнал/ шум не менее 20 дБ в диапазонах ДВ, СВ, КВ и не менее 26 дБ в диапазоне УКВ.

** Напряжение питания радиоприемника Россия-304 — 6 В, остальных — 9 В.

*** Чувствительность при приеме на внутреннюю магнитную антенну.

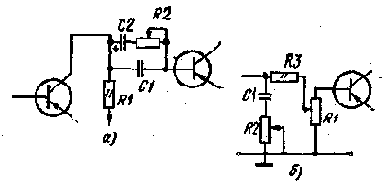

Рис. 133. Схемы регуляторов тембра: а — нижних частот, б — верхних частот

Однако создать регуляторами тембра требуемую тонкомпенса-цию не удается. Для предотвращения потери качества звучания при малой громкости в современных звуковоспроизводящих устройствах применяют тонкомпенсированные регуляторы громкости (ТКРГ), ко­торые одновременно с изменением коэффициента передачи меняют АЧХ усилителя низких частот в соответствии с кривыми равной громкости.

Основные технические характеристики некоторых промышленных образцов радиовещательных приемников и радиол, выпускаемых оте­чественной промышленностью, приведены в табл. 136 и 137.

Таблица 137

Тип аппарата

Диапазоны

Реальная чувствительность*

Номинальный интервал вос­производимых частот, Гц

Номинальная выходная мощность, Вт

Тип электро-проигрывающего устройства

Потребляемая мощность, В-А

Габаритные размеры, мм

Масса, кг

с внутрен­ней магнит­ной антен­ной, мВ/м

с наружной антенной, мкВ


ДВ

СВ

ДВ

СВ

кв

УКВ

в тракте АМС

в тракте ЧМС и при воспро­изведении грамзаписи

Виктория-003

ДВ, СВ,

I

0,8

30

30

30

Ради 2,5

ЮЛЫ 31,5 —

31,5 —

2X50

1ЭПУ-73С

115

475Х315Х

10,5**

стерео

KBI-KBV;

укв













 6300

16000







 Х175** 475Х315Х

10Г5***



























 Х175***


Вега-321

ДВ, СВ,





 200

150

200

15

100 —

100 —

2X3

ПЭПУ-62СП

50

635 X 340 X

25

стерео

KBI — KBIII, УКВ













 3550

юооо







 160


Вега-003

ДВ, СВ,

1,5

1

50

50

50

5

63 —

63 —

2X6

G-600B

120

660Х360Х

15**

стерео

KBI — KBIV,

укв













 6000

16000







 230** 484 X 350 X

13,5***



























 Х210***


Эстония-008

укв











 2,5

63 —

40 —

2X25

ПЭПУ-62СМ

150

586 X 393 X

16

стерео















 6300

16000







 Х202


Эстония-006

ДВ, СВ,

1 ,5

1

50

50

50

5

63 —

63 —

2X10

ПЭПУ-52С

100

790 X 340 X

25**

стерео

kbi-kbiv, укв













 6300

16000





 Х270** 450ХЗЗОХ

10***



























 Х170***


Мелодия- 101 стерео

ДВ, СВ, KBI — KBIII, УКВ

2

1,5

150

100

150

5

63 — 6300

63 — 15000

2X4

ИЭПУ-52С

50

623Х317Х XI 63** 391Х305Х

13**

з***



























 Х163***


Мелодия- 102

ДВ, СВ,

2

1,5

150

100

150

5

63 —

63 —

2

ПЭПУ-50

40

820 X 340 X

23



 kbi — kbiii, укв













 6300

12500







 Х640





Продолжение табл. 137

  Тип аппарата

Диапазоны

Реальная чувствительность*

Номинальный интервал вос­производимых частот, Гц

Номинальная выходная мощность, Вт

Тип электро-проигры вающего устройства

Потребляемая мощность, В.- А

Габаритные размеры, мм

Масса, кг

  с вну ней м ной а ной,

трен-згнит-нтен-мВ/м

с наружной антенной, мкВ

УКВ

  дв

св

ДВ

св

кв

в тракте АМС

в тракте ЧМС и при вос­произведении 4 грамзаписи

  Урал- 112

ДВ, СВ, KBI,

КВII, УКВ

2

1,5

150

150

200

10

80 — 6300

80 — 12 500

2

ПЭПУ-50

80

760 X 330 X Х298

21

  Кантата-204



 ДВ, СВ, KBI,

КВII, УКВ

—



  —



 150



 100



 150



 10



 100 — 4000



 100 — 10000



 1,5



 НЭПУ-76 .



 80



 750ХЗЗОХ Х275



 19

  Илга-301

ДВ, СВ, KBI — KBIII





 200

150

200

15

125 — 3550

125-7100

3

ПЭПУ-50

40

534 X 377 X Х164

11,6

  Рекорд-354 Снриус-311 Серенада-404

УКВ ДВ, СВ, KB,

укв

ДВ, СВ, КВ1,

квп, укв

ДВ, СВ

 —

 —

200 200 200

200 150 300

300 200

30 30

150 — 3500 125 — 3150 200 — 3150

150 — 7100 125 — 7100 200 — 6300

0,5 0,5 0,5

П1ЭПУ-38 ШЭПУ-28М 1ПЭПУ-38

75 80 30

610Х310Х Х240 700 X 326 X Х715 446 X 270 X Х140

13,5 18 9





Магнито-радиолы


  Романтика-106

ДВ, СВ, KB!,

квп, укв

2

1,5

150

150

200

10

63 — 6300

63 — 12500

3

ИЭПУ-50

120

750 X 370 X Х550

38



 Магнитолы




  Вега-320

ДВ, СВ,

kbi — kbiii,

УКВ

2,5*

1,5

 —

 —

500

100

200 — 3550

200 — 7100

0,3

 —

 —

750Х100Х ХЗОО

5

  Томь-305 Вега-325 стерео

ДВ, СВ,

kbi — kbiii,

 —

 —

200

150

200

15

100 — 3550

100 — 10000

2X3

 —

  —

635 X 375 X XI 60

11

  Ореанда-301

укв дв, св, кв,

УКВ

2,5

1,5

 —

 —

500

100

200 — 3550 200 __

200 — 7100 200 —

0,3 0,4

 —

 -~~

365Х98Х Х280 304Х84Х

5

3,5

  Эврика-402

дв, св

2,5

1,Ь









 3550

7100







 Х226


* При отношении сигнал/ шум не менее 20 дБ в диапазонах ДВ, СВ, KB

** Габаритные размеры и масса радиоприемника.

*** Габаритные размеры и масса ЭПУ.
