Светодиоды
Основой полупроводниковых светодиодов является электронно-дырочный переход, который излучает свет при прохождении через него прямого тока. Излучение светодиодов может лежать в видимой части спектра или в инфракрасном диапазоне.
Эффективность работы светодиодов оценивают следующими параметрами.
силой света IL — световым потоком, излучаемым светодиодом, в направлении, перпендикулярном плоскости кристалла;

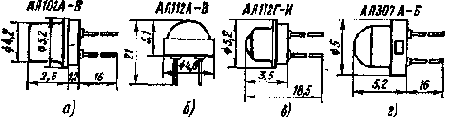

Рис. 51. Общий вид и габаритные размеры светодиодов (а-г)
Таблица 104
|
Параметры |
Типы светодиодов |
|||
|
АЛ102А |
АЛ102Б |
АЛ102В |
АЛ102Г |
|
|
Яркость свечения, кд/м2 |
5 |
40 |
50 |
10 |
|
Постоянное Прямое напря- |
3,2 |
4,5 |
4,5 |
3 |
|
жение, В |
|
|
1 |
|
|
Обратное напряжение, В |
6 |
6 |
6 |
— |
|
Постоянный прямой ток, |
|
|
|
|
|
мА, при температуре, °С: |
|
|
|
|
|
50 — 70 |
10 |
10 |
20 |
10 |
|
от — 60 до +50 |
10 |
20 |
20 |
10 |
яркостью L — отношением силы света светодиода к площади светящейся поверхности;
постоянным прямым напряжением Uпр — напряжением на светодиоде при прохождении постоянного прямого тока;
Максимально допустимыми постоянными прямым током Iпр.макс и обратным напряжением Uобр.макс, при которых обеспечивается заданная надежность при длительной работе светодиода.
Фосфидагаллиевые свётодиоды АЛ102 (А — Г) (рис. 51, а) применяются в качестве световых индикаторов красного (АЛ102А, Б. Г) и зеленого (АЛ102В) свечения с диапазоном рабочих температур от — 60 до + 70 °С. Электрические параметры светодиодов--приведены в табл. 104.
Таблица 105
|
Типы светодиодов |
||||||||
|
Параметры |
АЛ112А |
АЛ112Б |
АЛП2В |
АЛП2Г |
АЛ 112 Д |
АЛ112Е |
АЛП2Ж |
АЛ112И |
|
Яркость свечения, кд/м2, |
1000 |
600 |
250 |
350 |
150 |
1000 |
600 |
250 |
|
при Iпр=10 мА |
||||||||
|
Постоянное прямое на- |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
пряжение, В, при IПр= |
||||||||
|
= 10 мА и температу- |
||||||||
|
ре 25°С |
||||||||
|
Максимально допусти- |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
|
мый постоянный пря- |
||||||||
|
мой ток, мА |
||||||||
Алюминиймышьякгаллиевые свётодиоды АЛ 112 (А — И) (рис. 51, б, в) используются в качестве индикаторов красного свечения и выпускаются с, диапазоном рабочих температур ot — 60 до +70°С, Электрические параметры приведены в табл. 105.
Арсенидогаллиевые свётодиоды АЛ307 (А, Б) (рис, 51, г) используются в качестве индикаторов красного свечения и выпускаются с диапазоном рабочих температур от — 60 до +70°С. Электриче-ческие параметры светодиодов приведены в табл. 106.
Таблица 106
|
Параметры |
Типы светодиодов |
|
|
АЛ307А |
АЛ307Б |
|
|
Сила света, мкд, при Iпр=10 мА |
0,15 |
0,3 |
|
Постоянное прямое напряжение, В, при Iпр=10 мА |
2 |
2 |
|
Максимально допустимый постоянный пря мой ток, мА |
20 |
20 |
|
Максимально допустимое обратное напряжение, В |
2 |
2 |
