Стабилитроны

Стабилитроны применяют в качестве стабилизаторов или опорных элементов электрических цепей. Их работа основана на электрическом (лавинном или туннельном) пробое р-n-перехода под действием обратного напряжения. В этих диодах для работы ис-, пользуется обратная пробойная ветвь ВАХ p-n-перехода (рис. 44, участок а). В пределах рабочего участка АВ этой ветви характери­стики значительное изменение тока через диод от Iст.мин До Iст.мако сопровождается лишь небольшим увеличением напряжения AUCТ. Как правило, стабилитроны изготовляют из кремния, обладающего незначительным тепловым током Iо и устойчивыми характеристи­ками в широком диапазоне температур. Стабилитроны характери­зуются следующими параметрами.

Номинальное напряжение стабилизации Uст, измеряемое при не­котором среднем (номинальном) токе.

Минимальный Iст.мин и максимальный Iст.макс токи стабилизации. При токах, меньших Iст.мин, растет rДИф и пробой становится неус­тойчивым. При токах, больших Iст.макс, увеличивается мощность рас­сеивания и разогрев диода, возрастает опасность теплового пробоя и повреждения диода.

Температурный уход напряжения стабилизации ДUСт.т, опреде­ляемый как разность номинальных- напряжений стабилизации UСт1, Uст2 при двух температурах окружающей среды.

Температурный коэффициент напряжения стабилизации, равный отношению относительного изменения напряжения к абсолютному изменению температуры окружающей среды (%/°С): ч

Дифференциальное сопротивление пробивной ветви характерис­тики

Рис. 44. Вольтамперные характе­ристики стабилитронов (а) и ста-бисторов (б)

Несимметричность, напряжения стабилизации Uсе симметричных приборов, состоящих из двух (соединенных встречно) р-л-переходов.

Такие стабилитроны вклю­чаются в схему любой по­лярности и за счет эффекта компенсации (прямая и об­ратная ветви имеют разные знаки ТКU) обладают мень­шим TKUcT.

В стабисторах ис­пользуются свойства прямой ветви ВАХ (рис. 44, учас­ток б). Параметры стабис-торов аналогичны парамет­рам стабилитронов, а их максимальные токи, мощно­сти и тепловые „параметры те же, что и у выпрямитель­ных диодов.

Кремниевые сплавные стабилитроны Д815 (А — И) выпускают в металлическом герметичном корпусе (рис. 45, а) с винтом, массой 6 г, с диапазоном рабочих тем­ператур от — 60 до +100 °С.

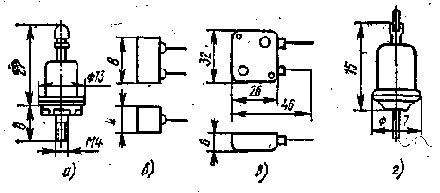

Рис. 45. Общий вид и габаритные размеры стабилитро­нов:

а — Д815А — И, б — КС175А (KCI82A. K.CI91A, КЦ210Б, КС2ГЗБ). Й-КС211Б-Д, 3-КС482А (KC51SA, КС618А, КС522А, КС527А)

Корпус у стабилитронов является положительным электродом. Если в их обозначение введена дополнительно буква П, например Д815АП, они имеют обратную полярность. Электрические параметры стабилитронов приведены в табл. 86.

Таблица 86

Параметры	Типы стабилитронов
	Д815А	Д815Б	Д815В 1 Д815Г		Д815Д	Д815Е	Д815Ж	Д815И
Напряжение стабилизации, В	5,6	6,8	8,2	10	12	15	18	4,7
Дифференциальное сопротивление, Ом, при токе стабилизации	0,9	1,2	1,5	2,7	3	3,8	4,5	0,9
Ток стабилизации, А: при котором измеряется на-	1	1	1	0,5	0,5	0,5	0,5	1
пряжение стабилизации максимальный при температу- ре от — 60 до +70°С	1,4	1,15	0,95	0,8	0,65	0,55	0,45	1,4
минимальный при температуре от — 60 до +100°С	0,05	0,05	0/,05	0,025	0,025	0,025	0,025	0,05
Температурный коэффициент на пряжения, %/°С	0,056	0,062	0,088	0,1	0,11	0,13	0,14	0,56
Мощность рассеивания, Вт, при температуре от — 60 до +70°С	8	8	8	8	8	8	8	8
Прямой ток, А, при температуре корпуса до 100°С	1	1	1	1	1	1	1	1
Прямое напряжение, В, при токе 0,5 А в	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Кремниевые сплавные двуханодные стабилитроны КС175А, КС182А, КС191А, КС210Б, КС213Б выпускают в пластмассовом кор­пусе (рис. 45,6) массой 0,35 г, с диапазоном рабочих температур от — 50 до +100°С.


Электрические параметры стабилитронов при­ведены в табл. 87.

Таблица 87

Параметры	Типы стабилитронов
	КС175А	КС182А	КС191А	КС210Б	КС213Б
Напряжение ста­билизации, В, при номиналь­ном токе	7,5	8,2	9,1	10	10
Дифференциальное сопротивление, Ом, при номиналь­ном токе и тем­пературе, °С:
20	16	14	18	22	25
100	—	30	35	40	50
Той стабилизации, мА
номинальный	5	5	5	5	5
максимальный	18	17	15	14	10
минимальный	3	3	3	3	3
Температурный ко­эффициент на­пряжения, %/°С		0,05	0,06	0,07	0,08
Мощность рассеи­вания, мВт, при температуре от — 55 до +50°С	150	150	150	150	150
Несимметричность напряжения ста­билизации, %	±2	±2	±2	±2 ,	±2

Кремниевые сплавные термокомпенсированные стабилитроны КС211 (Б — Д) применяют для работы в качестве источников опорно­го напряжения и выпускают в пластмассовом корпусе (рис. 45, в) массой 13 г, с диапазоном рабочих температур от — 60 до 125°С. Электрические параметры стабилитронов приведены в табл. 88.

Кремниевые стабилитроны КС482А, КС515А, КС518А, КС522А, КС527А выпускают в металлическом корпусе (рис 45, г) с гибкими выводами, массой 1 г, с диапазоном рабочих температур от — 60 до -ИОО°С. Электрические параметры стабилитронов приведены в табл 89.

Кремниевые стабилитроны КС620А, КС630А, КС650А, КС680А выпускают в металлическом корпусе (см. рис 45, а) массой 6 г, с диапазоном рабочих температур от — 60 до +100°С Корпус у ста­билитронов является положительным электродом. Если в их обозначение введена дополнительная буква П, например КС620АП, они имеют обратную полярность. Электрические параметры приведены в табл. 90.

Таблица 88

Параметры	Типы стабилитронов
	КС211В	КС211В	КС211Г	КС2ПД
Напряжение стабилиза­ции, В, при токе 10 мА	11 — 13,2	8,8 — 11	9,3 — 12,6	9,3 — 12,6
Дифференциальное со­противление, Ом, при токе 1,0 мА	15	15	15	15
Ток стабилизации, мА, при температуре, °С:				-
минимальный в диа­пазоне от — 60 до - +125	5	5	5	5
максимальный при 25	33	33	33	33
Температурный коэффи­циент напряжения, %/°с	0,02	— 0,02	±0,01	±0,05
Мощность рассеивания, мВт, при температуре 50 °С	280	280	280	280

Таблица 89

Параметры	Типы стабилитронов
	КС482А	КС515А	КС518А	КС522А	КС527А
Напряжение ста­билизации, В, нри токе 5 мА	7,4 — 9	13,5 — 16,5	16,2 — 19,8	19,8 — 24,2	24,3 — 29,7
Д ифференци альное сопротивление, Ом, при токе 5 мА	25	25	25	25	40
Ток табилизации, мА: номинальный	50	50	50	50	50
минимальный	1	1	1	1	1
максимальный при темпера­туре от — 60 до +35°С	96	53	45	37	30
Температурный ко­эффициент на­пряжения, %/°С	0,08	. 0,1	0,1	0,1	0,1
Мощность рассеи­вания, Вт, при температуре от — 60 до +35°С	1	1	1	1	1

Таблица 90

Параметры	Типы стабилитронов
	КС620А	КС630А	КС650А	КС680А
Напряжение стабилизации, В	120	130	150	180
Дифференциальное сопро-	150	180	255	330
тивление, Ом, при номи-
нальном токе стабилиза-
ции
Ток стабилизации, мА:
номинальный	50	50	25 .	25
минимальный	5	5	2,5	2,5
максимальный при тем-	42	38	33	28
пературе от — 60 до
Температурный коэффици-	0,2	0,2	0,2	. 0,2
ент напряжения, %/°С
Мощность рассеивания, Вт	5	5	5	5
