Резисторы


Общие сведения Резисторы, составляющие до 35 % общего ко­личества элементов в схемах современной радиоэлектронной аппа­ратуры РЭА, разнообразны по конструктивным и электрическим характеристикам. Различают резисторы постоянного и переменного сопротивления, проволочные и непроволочные. Непроволочные рези­сторы наиболее распространены в РЭА, поскольку обладают мень­шими размерами, незначительной индуктивностью, относительной стабильностью активного сопротивления в широком диапазоне час­тот, просты в производстве.

Параметры. Основными параметрами резисторов являются сле­дующие. Номинальная мощность рассеивания Яном, которую резис­тор может рассеивать при непрерывной нагрузке, нормальном дав­лении и температуре. В РЭА чаще всего используют непроволочные резисторы на номинальные мощности 0,125; 0,25; 0,5; 1 и 2 Вт. Вы­бор резистора по мощности (Вт) производится по формуле Р=U2/R, где V — напряжение на резисторе, В; R — сопротивление резистора, Ом. С учетом возможного повышения температуры ре­зисторы выбирают с номинальной мощностью на 20 — 30 % больше расчетной. Численное значение мощности обычно входит в обозна­чение резистора, например МЛТ-2, где Рном=2 Вт. Обычно на кор­пусах непроволочных резисторов приводится мощность при РНом>2 Вт, а на корпусах резисторов меньшей мощности — в таблицах.

Максимальное напряжение Uмакс — наибольшее напряжение (постоянное или действующее переменное), которое можно прило­жить к токоотводам резистора с сопротивлением Кном>U2макс/Рном.

Температурный коэффициент сопротивления ТКС характеризует относительное изменение сопротивления при изменении температуры на 1 °С. Если сопротивление резистора с увеличением температуры возрастает, а с понижением уменьшается, то ТКС положительный, если же с повышением (уменьшением) температуры сопротивление снижается (увеличивается) — ТКС отрицательный. Температурный коэффициент сопротивления непроволочных постоянных резисторов 0,03-0,1 %/°С, а резисторов повышенной точности — на порядок меньше.


Шумы резистора оценивают по величине их переменной эдс, возникающей да его зажимах и отнесенной к 1 В приложенного к резистору напряжения постоянного тока. Измеряют эдс шумов в полосе частотой- 50 Гц — 5 кГц при рассеиваниии резистором но­минальной мощности.

Номинальное сопротивление резистора Rн0м обычно обозначено на его корпусе. Действительное сопротивление резистора может от­личаться от номинального, но не более допустимого значения.

Номинальные сопротивления резисторов, выпускаемых отечест­венной промышленностью и зарубежными фирмами, стандартизова­ны. В СССР установлено шесть рядов (Е6, Е12, Е24, Е48, Е96, Е192), а по СТ СЭВ 1076 — 78 кроме этих рядов допускается исполь­зовать ЕЗ. Ряды Е представляют собой десятичные ряды геометрической прогрессии с ее знаменателем qm — V 10 Для ряда Ет. Циф­ра После буквы Е указывает число номинальных величин в каждом десятичном интервале. Например, ряд Еб содержит шесть значений номинальных сопротивлений в каждой декаде, которые должны со­ответствовать числам 1; 1,5; 2,2; 3,3; 4,7; 6,8 или числам, полученным путем умножения либо деления этих чисел на 10я, где n — целое положительное или отрицательное число.

Номинальное сопротивление повышенной точности резисторов (Cl-8, C2-8 и др.) можно определить по формуле Rном = \m/ 10n, где m = 48; 96; 192 (номер ряда); n — целое положительное число от 1 до т. Значения, вычисленные по формуле, деляг или умножают на 10, 100, 1000 и т.д., округляя результат до третьей значащей цифры (если их получилось более трех), и продлевают таким об­разом ряды в сторону как больших, так и меньших значений. Ряды номинальных сопротивлений резисторов широкого применения при­ведены в табл. 41.

Таблица 41 Ряды номинальных сопротивлений, Ом, кОм, мОм,



Е6

Е12

Е24

Е6

Е12

Е24

E6

Е12

Е24

1,0

1,0

1,0

10

10

10

100

100

100





1,1





11





110





1,2



12

12



120

120

1,5

1.2

1,3





13

150

150

150





1,5

15

15

15





160





1,6





16



180

180



1,8

1,8



18

18





200





2,0





20

220

220

220

2,2

2,2

2,2

22

22

22





240





2,4





24



270

270



2,7

2,7



27

27





300





3,0





30

330

330

330

3,3

3,3

3,3

33

33

33





360





3,6





36



390

390



3,9

3,9



39

39





430





4,3





43

470

470

470

4,7

4,7

4,7

47

47

47





510





5,1





51



560

560



5,6

5,6



56

56





620





6,2





62

680

680

680

6,8

6,8

6,8

68

68

68





750





7,5





75



820

820



8,2

8,2



82

82





910





9,1





91







Допускаемые отклонения от номинального сопротивления, %

±20

±10

±5

±20

±10

-

±20

±10

±5




Кодированные обозначения резисторов. Кодированные обозначе­ния сопротивлений и допустимых отклонений введены для малога­баритных резисторов Сокращенное обозначение состоит из цифры, указывающей номинальное сопротивление резистора, и двух букв, одна из которых означает единицу измерения сопротивления, а дру­гая — его допустимое отклонение от номинального.

Единицу Ом обозначают буквой Е, килоом — К, мегаом — М, гигаом — Г, тераом — Т, при этом сопротивления от 100 до 910 Ом выражают в сотых долях килоома, а от 100 до 910 кОм — в сотых долях мегаома.

Если номинальное сопротивление выражается целым числом, обозначение единицы измерения ставят после него (например, 68Е — 68 Ом; 68 К — 68 кОм; 68 М — 68 МОм), если целым числом с десятичной дробью, то вместо запятой после целого числа ставят обозначение единицы измерения, а дробь — после буквы (например, ЗКЗ — 3,3 кОм, 4М7 — 4,7 МОм), если десятичной дробью, меньшей единицы, то вместо нуля целых и запятой впереди цифры ставят буквенное обозначение единицы измерения (например, К47— 0,47 кОм, М47 — 0,47 МОм).

Допустимые отклонения сопротивления (% от номинального) Обозначают буквами Ж — ±0,1; У — ±0,2; Д — ±0,5; Р — ±1; Л — ±2; И — ±5; С — ±1-0; В — ±20 Кодированное обозначение резистора, например сопротивлением 560 Ом и допустимым откло­нением ±0,5 %., записывается К56Д.

Обозначение резисторов на схемах. Резисторы сопротивлением от 1 до 1000 Ом обозначают на схемах в омах целыми числами без указания единицы измерения (например, R470 означает, что резис­тор R имеет сопротивление 470 Ом) Сопротивление, составляющее долю или число с долями ом, Обозначают в омах с указанием еди­ницы измерения (например, 0,47 Ом или 4,7 Ом).

Резисторы сопротивлением от 1 до 910 кОм обозначают числом килоом с прибавлением буквы К. (например, R910К), сопротивле­нием от i МОм и выше — в мегаомях без указания единицы изме­рения, причем если сопротивление равно целому числу, то после его численного значения ставят запятую и нуль (например, сопротив­ление 2 МОм означают 2,0).



Постоянные непроволочные резисторы. В зависимости от мате­ риалов проводящих элементов непроволочные резисторы постоянно­го сопротивления делят на группы, углеродистые, металлопленочные и металлооксидные, а также композиционные

В углеродистых резисторах С1 проводящий элемент выполнен в виде пленки углерода, наклеенной на изоляционное (обычно керамическое) основание Эти резисторы обладают хорошей стабильностью сопротивления, малой его зависимостью от напряже­ния и частоты, низким уровнем собственных шумов и устойчивостью к кратковременным (импульсным) перегрузкам, имеют небольшой отрицательный температурный коэффициент.

Поскольку для получения высокоомных резисторов наносят очень тонкий проводящий слой, при котором снижается стабильность сопротивления, их предельные номинальные сопротивления ограничи­вают: 1 МОм для резисторов мощностью 0,125 Вт; 5,1 МОм для ре­зисторов 0,25 Вт и 10 МОм для резисторов от 0,5 до 10 Вт.

В металлопленочных и металлооксидных рези, сторах С2 проводящий элемент выполняют в виде пленки сплава или его оксида, нанесенного на изоляционное (керамическое, пластико­вое) основание. По сравнению с углеродистыми металлопленочные резисторы имеют в 2 — 3 раза меньшие объем и массу при одинако­вой мощности. Они обладают повышенной термостойкостью, хоро­шими частотными характеристиками, малым уровнем собственных шумов. Недостаток этих резисторов — в малой устойчивости к им­пульсным нагрузкам.

Композиционные резисторы СЗ, С4 с проводящим эле­ментом из полупроводникового материала (смеси графита с диэлек­триком) могут быть любой формы в виде массивного объема (С4) или пленки на любой поверхности (СЗ) различных номинальных со­противлений. Эти резисторы недороги.

Недостатками композиционных резисторов являются значитель­ная зависимость сопротивления от приложенного напряжения и час­тоты и повышенный уровень собственных шумов, что не позволяет использовать их в точных и высокочастотных устройствах РЭА.

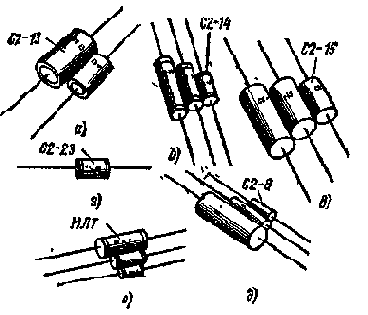

Рис. 17. Непроволочные постоянные резисторы (а-е)

Наиболее распространены постоянные непроволочные резисторы общего применения МЛТ (металлизированные лакированные термо­стойкие), С1-8, С2-1, С2-8, С2-10, С2-13, С2-14, С2-15, С2-17, С2-18, С2-19, С2-22, С2-23 и др., предназначенные для работы в цепях по-стоянного и переменного токов и в импульсных режимах. Резисторы С2-22 можно использовать лишь в бытовой аппаратуре. В :РЭА с более высокими требованиями к.параметрам резисторов преимущест­венно применяют прецизионные резисторы повышенной стабильно­сти и точности. Основные параметры некоторых резисторов и экс­плуатационные характеристики приведены в табл. 42, а общий вид резисторов — на рис. 17, а — е.

Таблица 42

Условное обозначе-ние резистора

Номинальная мощность, Вт

Пределы номинальных сопротивлений, Ом

Рабочее напряжение, В

Размеры, мм


группа

тип

постоянного и переменного то-ков

импу льсного тока с Рс =

0,1 Рном

длина

диаметр

Диапазон частот, Гц


С2

МЛТ

0,125

51 — 22*105

200

350

6

2


0,25

51 — 3*106

250

450

7

3

5 — 600


0,5

100 — 51*105

350

750

10,8

4,2


1

100 — 107

500

1000

13,0

6,6


2

100 — 107

750

1200

18,5

8,6


С2.

С2 — 22

0,125

24 — 22*106

200

350

7

3


0,25

24 — 51*106

250

450

10,8

4,2

— 80.1


С2

С2 — 23

0,125

24 — 2*106

200

350

6

2


0,25

24 — 3- 106

250

450

7

3


0,5

24 — 51* 106

350

750

10,8

4,2

5-3000


1

24 — 107

500

1000

13

6,6


2

24 — 107

750

1200

18,5

8,6.

V


СЗ

КИМ

0,05 0,125

10 — 56*105. 27 — 108

100 200



3,8 8

1,8 2,5

10-1000


Прецизионные резисторы


С1

.;С1 — 8

0,25

500 ч

.18

6,3


0,5

10 — 10000

U=\/RнPн

700 1000

17,5 300

6,3 11

5-2006

С2

С2 — 8

0,25 0,5

Ю2.102 — 51ЫО* 102.103 — 51 ыо«

250 350

500 700

13 17,5

6,3 6,3

5 — 2000

102-102 — МО8

500

1000

30

11

С2

С2 — 13

0,25

1 — 106

350

750

15,5

9

0,5

500

1000

21

И

5 — 600

100

1200

30

11

С2

С2 — 14

0,25

350

750

13

6,6

0,5

1 — 106

500

1000

18,5

8,6

5 — 600

700

1200

27,5

8,6

С2

С2 — 15

0,15

250

500

16

9,2

0,5

10000 — 106

350

700

21

11,2

5 — 600

500

1000

30

11,2

С2

С2 — 1

0,25

1 — 5,1

350

700

13,2

7

5,1 — 51*104

16,1

5,4

0,5

1 — 51*104

500

1000

18

7

5 — 2500

1

1 — 106

700

1400

28

9

2

1 — 5,1

1000

2000

35

10,5

5,1-51*106

50

9




Продолжение табл 42

Условное ободначе-ние резистора

Номинальная мощность, Вт

Пределы номинальных сопротивлений, Ом

Рабочее напряжение, В

Размеры, мм

Диапазон частот, Гц

группа

тип

постоянного и переменного токов

импульсного тока с Р -

0,1 Pном

длина

диаметр

Высокочастотные резисторы

-

С2

С2 — 10

0,125 0,25 0,5 1 2

10 — 1000 1 — 3000

200 200 350 500 750

400 400 750 1000 1200

7 8 10,2 13 18,5

2

2,7 3,8 6,2 8,2

5 — 600

С2

С2 — 17

0,5 1,0 2,0

1 — 3000

350 500 750

.750 1000 1200

10 12,6 18

3,8 6,2 8,2

5 — 2500

С2

С2 — 18 С2 — 19

0,5

-

10

4

С2 — 18 С2 — 19

1

0,51 — 51

и=Укярв



13

1 6

5-600

С2 — 18 С2 — 19

2

18

8



Таблица 43

Ре зистор

Номинальное сопротивление

Макси­мальное напряже­ние, В

Габаритные размеры (диаметр и длина) мм

Резистор

Номинальное сопротивление

Макси­мальное напряже­ние, В

Габаритные размеры (диаметр и длина), мм

ВС-0,25

27 Ом- 2 МОм

350

5,5X17

УЛИ-0,25

1 — 9,76 Ом

1,5

7,2X16

ВС-0,5

27 » — 10 »

500

5,5X17

УЛИ-0,5

0,75 — 9,76 »

2,2

10X17

ВС-1

27 » — 10 »

700

7,6X30

УЛИ-1

1 — 9,76 »

3

12X26

ВС-2

27 » — 10 »

1000

10X48

БЛП-0,5

1 — 20 »

30

10X17

МОН-0,5

1 — 100 Ом

7

4X10

БЛП-1

1 — 20 »

4,5

12X2,5

МОН-1

1 — 100 »

10

6,5X13

БЛП-1

20,3 Ом — 100 кОм

300

10X47

МОН-2

1 — 100 »

15

8,5X18

МГП-0,5

100кОм — 5,1 МОм

400

14X30

МТ-0,25

100 Ом — 2 МОм

200

2,7X8

МУН-0,5

24 — 200 Ом

10

4,2X11

МТ-0,5

100 » — 5,1 »

350

4,2X11

МУН-1

24 — 200 »

14

6,6X13

МТ-1

100 » — 10 »

500

6,6X18

МУН-2

24 — 200 »

20

8,6X18

МТ-2

100 » — 10 »

700

8,6X28




Таблица 44

Резистор

Номинальное сопротивление

Размеры, мм

Резистор

Номинальное сопротивление

Размеры, мм

ПЭ-7,5*

3 Ом — 5,1 кОм

14X32

ПЭВТ-10

10 Ом — 3 кОм

16X43

ПЭ-15

3 » — 5,1 »

.16X52

ПЭВТ-25

15 » — 7,5 »

23X52

ПЭ-20

2,4 » — 5,1 »

20X52

ПВЭТ-50

20 » — 20 »

32X93

ПЭ-50

1 » — 16 »

25X93

ПЭВР-10

3 — 220 Ом

16X43

ПЭВ-7,5

1 » — 3,3 »

16X37

ПЭВР-20

1,0 — 430 Ом

19X52

ПЭВ-10

1,8 » — 10 »

16X43

ПЭВР-50

22 Ом — 1,5 кОм

32X93

ПЭВ-20

4,7 » — 20 »

19X52

МВС-0,5

10 кОм~10 МОм

7X28

ПЭВ-50

18 »--51 »

32X93

МВС-1

50 » — 10 »

9X46

* Цифры после букв означают номинальную мощность.

Наряду с указанными выше в эксплуатации находятся резисто­ры с обозначением, установленным до 1966 г: МТ (металлизирован­ные теплостойкие), ВС (влагостойкие углеро­дистые), МОИ- (металлооксидные низкоомные), КИМ (композиционные изолированные мало­габаритные). В измерительной аппаратуре при­меняют резисторы повышенной стабильности и точности (прецизионные): УЛИ (углероди­стые лакированные измерительные); БЛП (бо-роуглеродистые лакированные прецизионные), МЛП (металлизированные лакированные пре-зиционные). Параметры некоторых из этих постоянных резисторов приведены в табл. 43.



Рис. 18. Проволоч­ные постоянные ре­зисторы

Постоянные проволочные резисторы. Их применяют в РЭА для получения очень точно­го сопротивления или для рассеивания боль­шой мощности. При изготовлении таких рези­сторов проволоку из высокоомного сплава на­матывают на каркас из изоляционного мате­риала (гетинакса, фарфора). Проволочные ре­зисторы обладают значительной емкостью и индуктивностью, для снижения последней производят бифилярную намотку.

В аппаратуре используют проволочные резисторы ПЭ (эмали­рованные остеклованные с гибкими выводами), ПЭВ (влагостойкие с жесткими выводами), ПЭВР (с передвижным хомутиком для ре-гулировки и жесткими выводами), МВС (микропроволочные высо-ковольтные в стеклянной изоляции), МВСГ (герметизированные), ПКВ (влагостойкие).


Параметры некоторых типов постоянных про­волочных резисторов приведены в табл. 44, а их общий вид — на рис. 18.

Переменные непроволочные резисторы. Различают регулировоч­ные и подстроечные переменные резисторы. Регулировочные резис­торы используют для изменения напряжения, тока и других пара­метров РЭА (например, для регулирования громкости, тембра зву­чания), а подстроечиые — для установки режимов аппаратуры при ее производстве и налаживании.

Промышленностью выпускаются различные типы переменных резисторов. Наиболее распространены композиционные переменные резисторы СП, которые состоят из изолирующего основания, токо-проводящего элемента, скользящего контакта и подвижной системы с осью (рис. 19,а — в). Регулировочные резисторы с одним или двумя отводами от токопроводящего элемента применяют в тонком-пенсированных регуляторах громкости, а с двухполюсным выключа­телем и регулировкой сопротивления в начале поворота оси — для включения питания РЭА. Подстроечные резисторы снабжены сто­пором оси, что исключает случайное изменение установленного со­противления резистора в период эксплуатации.

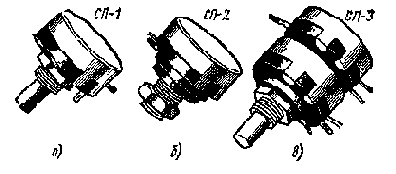

Рис. 19. Непроволочные переменные резисторы (а — в)

Сдвоенные переменные резисторы содержат два переменных ре­зистора с общей осью или двумя концентрически расположенными осями. Эти резисторы могут соединяться с выключателем питания. Функциональная зависимость введенного сопротивления переменного резистора от положения его подвижной части показана на рис. 20, где Рп и aп — соответственно полное активное сопротивление токо-проводящего элемента и полный угол поворота оси резистора (от 220 до 295°); R и а — сопротивление между средним и левым вы­водами резистора и соответствующий ему угол поворота.

Переменные резисторы имеют различную зависимость изменения сопротивления от угла поворота подвижного контакта: группа А — линейную (см. рис. 20), Б — логарифмическую, В — экспоненциаль­ную, группы Е и И — симметрично обратную функциональную (за­висимость сопротивления изменяется с первой или второй половины угла поворота подвижного контакта).



Регулировочные резисторы могут иметь характеристику любого вида, а подстроечные — обычно вида А. Функциональные характе­ристики Е и И присущи4 компози­ционным сдвоенным регулировоч­ным резисторам с общей осью, один резистор которых имеет ха­рактеристику вида Е, а другой — вида И. Эти резисторы используют в качестве регуляторов стереоба-ланса двухканальных стереофони­ческих усилителей, в один канал которых включается резистор с ха­рактеристикой Е, а в другой — с характеристикой И.



Рис. 20. Функциональные ха­рактеристики переменных ре­зисторов

Допустимые отклонения со­противлений на переменных рези­сторах не обозначают. Допусти­мое отклонение сопротивления от номинального для резисторов до 220 кОм составляет ±20 %, для резисторов более 220 кОм — ±30%. Основные параметры непрово­лочных переменных резисторов приведены в табл. 45.

Таблица 45

Тип

Диапазон рабочих температур, °С

Фу нкциональная характеристика

Номи­нальная мощность Вт

Пределы номинальных сопротивлений

Макси­мальное рабочее напряже­ние, В

СП-1 СП-2

От — 65 до

А

2

470 Ом — 4,7 МОм

500

СП-3 СП-4

+ 125

Б, В

1; 0,5

4,7 кОм — 2 МОм

400

СП3-1a СП3-1б

ОТ — 60 до

-1-70

А

0,25*

470 Ом — 1 МОм

2SO

СП3-2а

От — 60 до

А

0,5*

470 Ом — 4,7 МОм

300

СП3-2б

+70

Б, В

0,25*

4,7 кОм — 2,2 МОм

200

СП3-За



А

0,5*

1 кОм — 1 МОм

50

СП3-Зб

От — 60 до

+55

В

0,025*

4,7 кОм — 1 МОм

30

СП3-4а

От — 40 до

А

0,25

220 Ом — 470 кОм

150

СП3-46

+70

Б, В

0,125

4,7 — 470 кОм

100





А

0,25

2,2 кОм — 2,2 МОм

 —

СП3-12

От — 20 до +70

В, Б

0,125

4,7 кОм — 2,2 МОм

 —





Е, И

0,125

100 кОм — 2,2 МОм

 —





А

0,125; 0,25; 0,5

220 Ом — 4,7 МОм

100; 150; 200; 250

СПЗ-23

От — 45 до

+ 75

Б, В С

0,05;

01 ОС.

1 кОм —

2,2 МОм

50; 100





Е, И

0,25

22 кОм — 2,2 МОм



СП3-30а



А

0,25

2,2 кОм — 6,8 МОм



СП3-30б

UT — 40 ДО

+ 70

Б, В

0,125

4,7 кОм —

2,2 МОм

200




Продолжение табл. 45

Тип

Диапазон рабочих температур, ?С

Функциональная характеристика

Номи­нальная мощность, Вт

Пределы номинальных сопротивлений

Макси­мальное рабочее напряже-ние, В

СП-ЗОв

От — 45 до +70

В.

0,125

4,7 кОм — 2,2 МОм

200

СПО-1

От — 60 до



1

47 Ом —

350

СПО-2

+ 125



2

4,7 МОм

600

СП4-1а

От — 60 до

А

0,5

100 Ом — 4,7 МОм

250

СП4-16

+ 125

Б,В

0,25

1 кОм — 2,2 МОм

200

* При температуре окружающей среды 40 °С.
