Полупроводниковые линейно-импульсные микросхемы

Микросхемы серии К118

К1УС181 (А — Д). Двухкаскодный усилитель (рис. 135, а, б)

		К1УС181А		К1УС181Б
Напряжение источни* ка питания, В . . . .		6,3		6,3
Входное сопротивление, кОм ......		2		2
Коэффициент усиления на частоте 12 кГц		250		400
	К1УС181В		К1УС181Р		К1УС181Д
Напряжение источника питания, В ....	12,6		12,6		12,6
Входное сопротивление, кОм ......	2		2		2
Коэффициент усиления на частоте 12 кГц	350		500		800

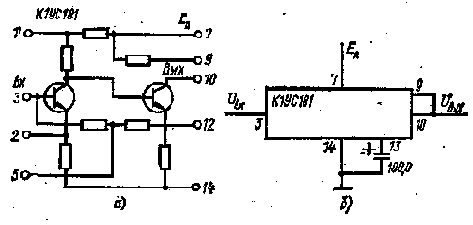

Рис. 135. Двухкаскодный усилитель (а) и схема его включения (б)

К1УС182 (А, Б, В). Каскодный усилитель (рис. 136, а, б)

К1УС182А К1УС182Б К1УС182В

Напряжение источника питания,

В....... 4 6,3 6,3

Входное сопротивление, кОм . . 1 1 1

Выходное сопротивление кОм 1,2 — 3 1,2 — 3 1,2 — 3

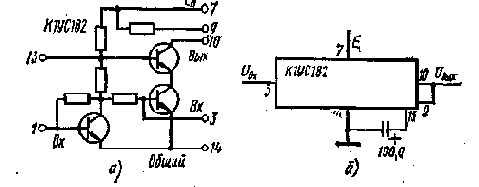

Рис. 136. Каскодный усилитель (а) и схема его включения (б)

Коэффициент усиления на частоте 12 кГц . . .	15 20	40
Напряжение входного сигнала, мБ	100 100	50
К1ТШ181 (А — Д) Триггер Шмитта (рис. 137, а, б)
Напряжение источника питания, В . . . .	К1ТШ181Д ±3	К1ТШ18Ш ±4
Максимальный ток входного сигнала, мкА . Напряжение срабаты-	20	40
вания, В ...... Напряжение выходно«	0 — 0,35	0-0,35
го сигнала, В ....	от — 0,4 До +3,5	от — 0,4 до -И, 05

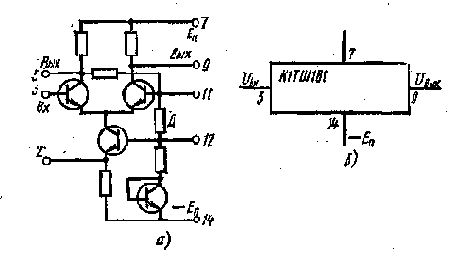

Рис.137. Триггер Шмитта (а) и схема его включения (б)

	К1ТШ181В	К1ТШ181Р	К1ТШ181Д
Напряжение источника питания, В ..... .	±4	±6,3	±6,3
Максимальный , ток входного сигнала, мкА ,	20	40	20
Напряжение срабатывания, В ......	0 — 0,35	0 — 0,4	0 — 0,4
Напряжение выходного сигнала, В ....	от — 0,4 до +4,05	от — 0,4 до +6,35	от — 0,4 до +6,35

Микросхемы серии К119

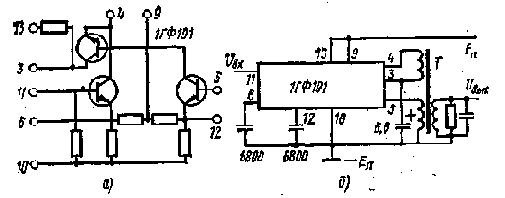

Рис. 138. Элемент ждущего блокинг-генератора (а) и схема его включения (б)

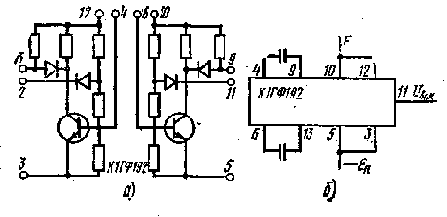

Рис. 139. Мультивибратор с самовозбуждением (а) и схе-- ма его включения (б)

К1ГФ191. Элемент ждущего блокинг-генератора (рис. 138, b, б)

Напряжение источника питания, В 6,3 Ток потребления, мА..... 3

Параметры входного импульса

Амплитуда, В ........ 3,5

Полярность.........положительная Частота, кГц......... 100

Длительность импульса, мкс ... 0,2 — 0,4 Длительность фронта, мкс ... 0,1

Параметры выходного импульса

Амплитуда, В ......., 4

Длительность, мкс:

импульса ......... 0,3- 1,4

фронта.......... О,.?.

спада........... 0,5

Помехоустойчивость, В .... не хуже

0,5

Сопротивление нагрузки, кОм . 1

К1ГФ192. Мультивибратор с самовозбуждением (рис. 139, а, б)

Напряжение источника питания, В . . 3

Ток потребления, мА ........ 6

Амплитуда выходного импульса, В . . 1 Длительность импульса, мкс:

выходного........... 7 — 25

фронта выходного........ 0,5

фронта входного........ 0,5

спада............. 1,8

Микросхемы серии К122

Выпускают в круглом металлостеклянном корпусе с 12 выводами (рис. 140) массой 1,5 г с диапазоном рабочих температур от — 45до+85°С.

Рис. 140. Общий вид и основные размеры микросхем К122

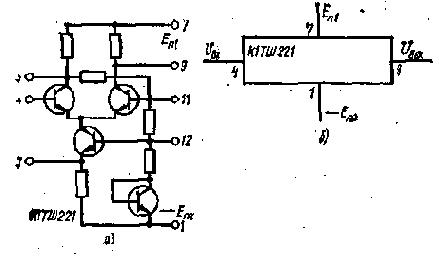

Рис. 141. Триггер Шмитта (а) и схема его включения (б)

К1ТШ221 (А — Д). Триггер Шмитта (рис. 141, а, б)

К1ТШ221А К1ТШ221Б

Напряжение источника питания, В .... ±3 ±4

Ток входного сигнала,

мкА........ 20 40

Напряжение выходного сигнала, В .... от — 0,4 от — 0,4

до +2,7 до +3,7

К1ТШ221В К1ТШ221Г К1ТШ221Д

Напряжение источника питания, В..... ±4 ±6,3 ±6,3

Ток входного сигнала, мкА....... . 20 40 20

Напряжение выходного сигнала, В .... от — 0,4 от 1,2 от 1,2

До +3,7 до 6 до 6

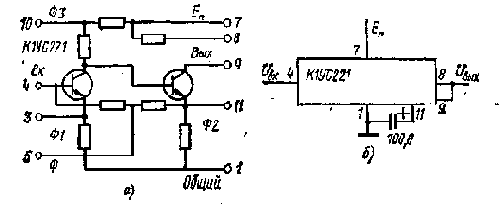

Рис. 142. Двухкаскадный усилитель переменного тока (а) и схема его включения (б)

Ф1 — ФЗ — фильтры, £ц — источник питания

К1УС221 (А — Д). Двухкаскадвые усилители переменного тока (рис. 142, а, б)

К1УС221А КДУС221Б

Напряжение источника-питания, В..... +6,3 +6,3

Входное сопротивле-ние, кОм...... 2 2

Коэффициент усиления на частоте 12 кГц . . „ 250 400

Постоянное напряже- ,.

ние на выходе, В ... 2,8 2,8

К1УС221В К1УС221Г КДУС221Д

Напряжение источника

питания, В.....+12,6 +12,6 +12,6

Входное сопротивление, кОм ...... 2 2 2

Коэффициент усиления на частоте 12 кГц ... 350 500 800

Постоянное напряжение на выходе, В . . „ 9,6 9,6 9,6

К1УС222 (А, Б, В). Каскодный усилитель (рис. 143, о, б) ;

КДУС222А К1УС222Б КДУС222В

Напряжение источника питания, В ....... ~4 .6,3 5,3

Входное сопротивление, кОм .1 1 I

Коэффициент усиления на частоте 12 кГц . . 15 25 40

Напряжение входного сигнала, мВ .,..,, 100 100-50

Рис. 143. Каскодный усилитель (а) и схема его включения (б)

Микросхемы серии К167

Выпускают с усилителями на МОП-транзисторах в круглом ме-таллостеклянном корпусе с 8 выводами (рис, 144), массой 1,5 г, с диапазоном рабочих температур от — 45 до +70°С.

Рис. 144. Общий вид и основные размеры микросхем К167

К1УС671. Усилитель низкой частоты (рис. 145,а,0).

Напряжение источника питания, В — 12

Ток потребления, мА ..... 5

Коэффициент усиления . . . . . . 500 — 1300

Предельная частота усиления, кГц 100 Коэффициент нелинейных искажений, %........... 5

Входная емкость, пФ ..... 80

Выходное сопротивление, кОм . . 20 Коэффициент шума на частоте

10 кГц, дБ .... -..... 6,5

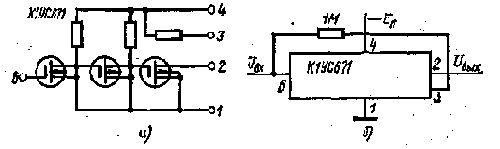

Рис. 145. Усилитель низкой частоты (а) и схема его включения (б)

Микросхемы серии К177

Выпускают в прямоугольном стеклянном корпусе с 14 выводами (рис. 146, а, б), массой 1 г, с диапазоном рабочих температур от — 45до.+85°С.

Рис. 146. Общий вид и основные размеры микросхем К177 (а) и вид сбоку (б)

К1УС771. Двухтактный усилитель напряжения (рис. 147, а, б)

Напряжение источника питания, В 12,6

Ток потребления, мА, при отсутствии сигнала............ 5

Коэффициент усиления4 по напряжению на частоте 1 кГц .....80 — 150

Сопротивление, кОм, на частоте 1 кГц:

входное .......... 40

выходное . ... ... 0,05

Рис. 147. Двухтактный угилитель напряжения (а) и схема его включения (б):

СЗ, С5 — корректирующие конденсаторы от 30 до 300 оФ для устранения возбуждения

Микросхемы серии К198

Выпускают с усилителями или транзисторными сборками в прямоугольном металлостеклянном корпусе с 14 выводами (рис. 148, а, б), массой 1,5 г, с диапазоном рабочих температур от — 45 до + 85 °С.

Рис. 148. Общий вид, основные размеры и обозначение выводов микросхем К198(о) и вид сбоку (б)

К1УТ981 (А, Б). Многофункциональный усилитель (рис. 149, а, б)

Напряжение источника питания, В ..., ±6,3 Ток потребления, мА, при Uвх=ОВ ..... 5

Входной ток, мкА, при Uвх=ОВ....... 10

Коэффициент передачи по напряжению на f=

= 10 кГц при Uвх2=0 B и UВЫХ1=0,7 В.....20 — 70

Максимальный размах неискаженного выходного напряжения, В, при UBX2=OB, f=10 кГц и Kf<10 % 2,5

Напряжение смещения нуля, мВ, при Uвых1=UВых2 для групп:

К1УТ981А............... 8

К1УТ981Б............. 15

Разность входных токов, мкА, при UВх=ОВ для групп:

К1УТ981А.............. 3

К1УТ981Б .......... ... 8

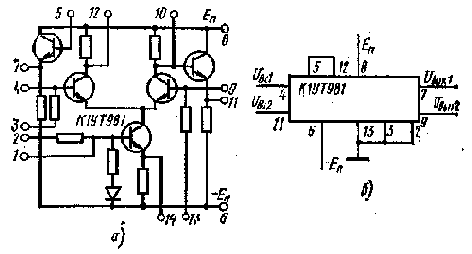

Рис. 149. Многофункциональный усилитель (а) и схема его включения (б)
