СПРАВОЧНИК МОЛОДОГО РАДИСТА


Основные качественные показатели приемников


В соответствии с рекомендациями Международного консульта­тивного комитета по радио (МККР) спектр радиочастот делится на диапазоны, которые приведены в табл. 133.

Важнейшими,качественными показателями являются следующие.

Диапазон принимаемых частот — область частот, в пределах ко­торой возможен прием радиостанций на данный приемник. Участки частот (волн), отведенные для радиовещания, принято называть длинноволновым ДВ (150 — 408 кГц или 2000 — 735 м), средневолно­вым СВ (525 — 1605 кГц или 571,4 — 186,9 м), коротковолновым KB (3,95 — 12,1 МГц или 75,9 — 24,8 м) и ультракоротковолновым УКВ (65,8 — 73 МГц или 4,56 — 4,11 м) диапазонами. В приемниках выс­шего класса KB диапазон разделен на несколько поддиапазонов (растянутые диапазоны), перекрывающих отдельные интервалы диа­пазона (25; 31; 41; 49 и 75 м), в пределах которых ведутся передачи.

Номинальная выходная мощность — наибольшая электрическая мощность сигнала, которая подводится к головке громкоговорителя приемника при заданной величине нелинейных искажений. Выход­ная мощность портативных транзисторных 10 — 150 мВт. сетевых ламповых радиовещательных приемников 0,5 — 10 Вт. Ооычно вы­ходная мощность достигает номинальной величины лишь в моменты действия сильных звуков.

Таблица 133



Наименование

Границы диапазона

радиочастот

радиоволн

радиочастот

радиоволн

Очень низкие

Мириаметровые

3 — 30 кГц

100 — 10км

Низкие

Километровые (длинные ДВ)

30 — 300 кГц

10 — 1 км

Средние

Гектометровые (средние CВ)

300 — 3000 кГц

1000 — 100м

Высокие

Декаметровые (короткие KB)

3 — 30,МГц

100 — 10м

Очень высокие

Метровые

30 — 300 МГц

10 — 1м

Ультравысокие

Дециметровые

300 — 3000 МГц

100 — 10см

Сверхвысокие

Сантиметровые

3 — 30 ГГц

10 — 1см

Крайне высокие

Миллиметровые

30 — 300 ГГц

10 — 1 мм

Гипервысокие

Деци миллиметровые

300—3000 ГГц

1 — 0,1 мм

Номинальное выходное напряжение — эффективное звуковое напряжение на громкоговорителе, соответствующее номинальной вы­ходной мощности.


в 40 раз.

Избирательность приемника по зеркальному каналу показывает, во сколько раз чувствительность приемника к сигналу на зеркальной частоте меньше чувствительности к сигналу основной частоты приема. Наряду с основной частотой приема супергетеродинный прием­ник может принимать сигналы радиостанций, частота которых отли­чается от частоты прини­маемого сигнала на удвоен­ную промежуточную часто­ту приемника. Предполо­жим, что несущая частота принимаемой радиостанции 2535 кГц. Для получения промежуточной частоты 465 кГц гетеродин прием­ника настроен на 3000 кГц. В этом случае частота 3465 кГц других радиостан­ций, отстоящая от частоты гетеродина на 3465 — 3000 = 465 кГц или от час­тоты принимаемого сигнала на удвоенную промежуточ­ную частоту (3465 — 2535 = 2-465 кГц), тоже может быть принята приемником и создает зеркальную по­меху.

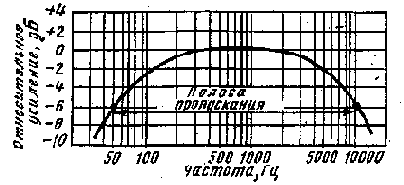

Рис. 109. Частотная характеристика УНМЧ при­емника

Ослабление зеркальных помех осуществляется резонансными контурами входных устройств и усилителей радиочастот УРЧ, вклю­ченных до преобразователя и настраиваемых на частоту принимае­мой станции.

Полоса пропускаемых частот оценивается по частотной характе­ристике. Отдельные каскады приемника неодинаково усиливают при­нимаемые частоты, что вызывает появление частотных искажений. Величину частотных искажений оценивают по частотным характерис­тикам, выражающим зависимость усиления от частоты.

Различают частотные характеристики усилителя низкой частоты УНЧ, высокочастотной части приемника (включающей УРЧ, преоб­разователь и усилитель промежуточной частоты УПЧ) и в целом всего тракта приемника. Наиболее полно характеризует приемник частотная характеристика всего тракта усиления, включая частот­ную характеристику головки громкоговорителя (кривая верности), Она выражает зависимость звукового давления, создаваемого гром­коговорителем, от частоты низкочастотного сигнала.

По частотной характеристике судят о полосе пропускания трак­та.Полоса пропускания ВЧ-части радиовещательного приемника на ДВ, СВ и KB оценивается интервалом частот, на границах которого чувствительность приемника уменьшается на 6 дБ (в 2 раза) по сравнению с чувствительностью к сигналу основной (резонансной) частоты. Пример определения полосы пропускания ВЧ-тракта по его резонансной характеристике показан на рис. 108.

Полоса пропускания усилителя напряжения модулирующей час­тоты (УНМЧ) оценивается интервалом частот (рис. 109), на грани­цах которого усиление снижается на 6 дБ (в 2 раза) от своего мак­симального значения на частоте 1000 — 2000 Гц. Чем шире полоса воспроизводимых звуковых частот и равномернее усиление в ее пре­делах, тем меньше частотные искажения и выше качество звучания.

Уровень фона приемника определяется как отношение напряже­ния фона переменного тока к номинальному выходному напряжению приемника.
