Магнитные головки


Магнитные головки используются для записи звука на магнит­ную ленту, его воспроизведения с ленты или стирания (уничтоже­ния) записанной фонограммы. По назначению различают записы­вающие (ГЗ), воспроизводящие (ГВ) и стирающие (ГС) магнитные головки. Раздельные головки используют в профессиональной и вы­сококачественной бытовой аппаратуре магнитной записи. В люби­тельских конструкциях и в бытовой аппаратуре среднего класса за­пись и воспроизведение осуществляют одной (универсальной) голов­кой. Головки, которые применяют как для записи, так и для вос­произведения, относят к универсальным (ГУ).

Записывающая магнитная головка преобразует электрические колебания звуковой частоты в соответствующие колебания магнит­ного поля. Это поле в основном сконцентрировано вблизи ее рабоче­го зазора, мимо которого, касаясь головки, движется и намагничи­вается магнитная лента.

Если намагниченную ленту перемещать вблизи рабочего зазора воспроизводящей магнитной головки, остаточный магнитный поток ленты, замыкаясь через сердечник головки, индуцирует в ее обмотке эдс (ток звуковой частоты).

В стирающей магнитной головке по обмотке проходит ток вы­сокой частоты и создает переменное магнитное поле, которое раз­магничивает ленту (уничтожает записанную информацию).

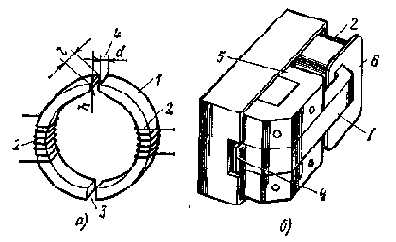

Магнитная головка (рис. 28, а, б) содержит магнитопровод 1, обмотку 2, крепежную арматуру 5 с экраном. Магнитопровод раз­делен на две части, на каждой из которых размещено по одной полуобмотке. Рабочий зазор 4 между частями магнитопровода об­разован тонкой диамагнитной прокладкой В магнитопроводе запи­сывающих головок во избежание его насыщения предусматривается дополнительный зазор 3. В бытовых магнитофонах используют малогабаритные магнитные головки. Элементы магнитопровода этих головок вклеивают в пазы арматуры 5. Обмотку наматывают на пластмассовый каркас 6 и надевают на магнитопровод головки. Между полуобмотками вставляют диамагнитную прокладку. Голов­ку помещают в экран и фиксируют винтами или заливают компаун­дом.
Головки кассетных магнитофонов в зоне рабочей поверхности имеют направляющие штыри или планки.



Рис. 28. Магнитная головка а — схема, б — общий вид

Магнитопроводы головок обычно собирают из пластин пермал­лоя толщиной 0,1 — 0,2 мм, которые склеивают в пакеты. Магнито­проводы стирающих головок прессуют из феррита. Такие головки вследствие малых потерь на вихревые токи эффективно работают при меньшей потребляемой мощности.

Параметры головки существенно зависят от ширины рабочего зазора d, его глубины Л и длины l. Ширина рабочего зазора влияет на уровень намагничиваемости записывающей ленты. При малой ширине зазора сигнал может быть записан с меньшей длиной волны, при этом магнитное поле, воздействующее на ленту, будет незначи­тельным. Чтобы получить оптимальную величину намагничивания ленты, выбирают толщину ее намагничиваемого слоя соизмеримой с шириной рабочего зазора (для ГУ и ГЗ — 3 — 8 мкм).

Основными n-араметрами магнитных головок являются ток запи­си, эдс воспроизведения, ток стирания и индуктивность,

Ток записи, указываемый в паспорте головки, соответствует ос­таточной намагниченности ленты (при скорости движения 9,53 см/с) 250 нВб/м — максимальному уровню записи на частоте 400 Гц. Но­минальный ток подмагничивания ГЗ выбирают с учетом получения минимальных гармонических искажений. Практически его устанав­ливают на 1 — 2 дБ больше оптимального, соответствующего наи­большему уровню записи.

Эдс воспроизведения ГВ — напряжение, развиваемое головкой в режиме холостого хода при воспроизведении фонограммы с оста­точной намагниченностью 250 нВб/м. Чем меньше ширина рабочего зазора d и выше скорость движения ленты, тем шире диапазон вос­производимых частот. Однако при уменьшении ширины рабочего зазора снижается эдс воспроизведения на низших и средних часто­тах. Эдс может также снизиться, если зазор не перпендикулярен на­правлению движения ленты.

При повышении частоты растут потери, что обусловлено рос­том вихревых токов в диамагнитной прокладке рабочего зазора и увеличением магнитного сопротивления материала магнитопровода головки.




При неплотном прилегании ленты в головке возникают кон­тактные потери.

В стирающих головках ГС ширину рабочего зазора выбирают от 150 до 250 мкм. При скорости движения ленты 19,05 см/с ра­бочий зазор иногда делают из двух диамагнитных прокладок раз­ной толщины, между которыми вставляют прокладку из магнитно-мягкого материала. При таком двойном зазоре обеспечивается более полное стирание записей.

Ток стирания, проходящий через обмотку ГС, обеспечивает уровень стирания: — 65 дБ — для катушечных магнитофонов при частоте генератора 80 кГц и — 60 дБ — для кассетных при частоте генератора 60 кГц.

Индуктивность универсальных головок транзисторных магнито­фонов составляет около 100 мГн, ламповых — 1 Гн, а стирающих головок — 1 мГн и более.

Условное обозначение магнитных головок МГ состоит из сле­дующих элементов: первая цифра обозначает ширину ленты, для работы с которой рассчитана головка (3 — для лент шириной 3,81 мм, 6 — для лент шириной-6,25 мм); следующая за ней буква указывает назначение МГ (А — записывающая; В — воспроизводя­щая, С — стирающая, Д — универсальная); цифра, следующая за буквой, означает максимальное число одновременно воспроизводи­мых, записываемых или стираемых дорожек фонограммы, вторая цифра за буквой — максимальное число дорожек фонограммы, рас­полагаемых по ширине магнитной ленты; в обозначении стирающих головок следующие (одна или две) цифры указывают максималь­ную скорость движения ленты, а буква, стоящая после цифр, — на особенность применения головок (Н — обозначает головку с низким, а П или В в более ранних выпусках — с высоким импедансом, т. е. полным сопротивлением); следующая цифра, отделяемая от преды­дущего обозначения точкой, указывает номер модификации головки; буква в конце обозначения показывает категорию головки (О -« обычная, У — улучшенная).

Основные параметры унифицированных МГ для магнитных лент А4403-6 и А4203-3 приведены в табл. 55.

В блоках головок, состоящих из двух МГ и более, разница ин-дуктивностей отдельных головок, входящих в блок, не должна превышать 25% Для блоков категории У и 30%! — для категории О; разница в эдс при воспроизведении — соответственно не более 2 и 3 дБ, а ширина рабочих зазоров — 15 и 25 %.


Основные параметры МГ, входящих, в блоки, для магнитных лент А4403-6 и А4203-3 приведены в табл. 56.

Таблица 55

Тип магнитной * головки

Индуктив­ность, мГн

Ширина рабочего зазора, мкм

Эдс вос­произве­дения, мВ

Ток, мА

записи

подмаг-ннчивания

стирания

6Д12В.1

480 — 820

3

1,6

0,085

0,85



6Д12П.2.О

950 — 1350

4

2,4

0,06

0,8

 —

6Д12Н.З.О

40 — 60

3

0,47

0,28

2,8

 — .

ЗД12Н2.О

45 — 75

1,5±0,3

0,23

0,15

1,5

 —

ЗД12Н.21.О

60 — 100

1,8

0,36

0,3

1,5

 —

6С129.1.У

1,4 — 2,1

250

 —





60

6С 129.1

1,3 — 2,2

200

 —

 —

 —

75

ЗС 124.1

0,3

150

 —



 —

85

ЗС124.1.О

0,2 — 0,4

100





__

100

ЗС 124.1. У

0,22 — 0,37

2X100



__

__

80

ЗС 124.21. 0

0,25—0,37

200

 —

 —

 —

80

Таблица 56

Тип магнитной головки

Индуктив­ность, МГН

Ширина рабочего зазора, мгм

Эдс вос­произве­дения, мВ

Ток, мА

записи

подмаг-ничива-ния

Стирания

6А24Н.4.У

15-25

7



0,45

2,7



6В24Н.4.У

60 — 95

3

0,375

 —

 —

 —

6Д24Н.1.О

60 — 95

3

0,33

0,27

1,8

 —

6Д24Н.4.О

60 — 95

3

0,38

0,3

2,2

 —

ЗД24Н.1

55-90

1,5

0,15

0,15

1,0

 —

ЗД24Н.1.О

55 — 90

1,5

0,15

0,2

1,2

 —

ЗД24Н.1.У

55 — 90

1,5±0,3

0,17

0,12

0,5



ЗД24Н.21.О

60 — 100

1,8

0,23

0,15

0,75

 —

6С249.1.У

0,7 — 1,05

250+50

 —

 —

 —

60

6С2419.2.У.

0,5 — 0,7

2X100

 —

 —

 —

60

Для всех МГ и их блоков (см. табл. 55 и 56) указана геомет­рическая ширина воздушного зазора. Блок МГ 6А24Н.4.У имеет задний зазор шириной 50 мкм. Ток стирания указан для частоты 80 кГц при уровне стирания — 65 дБ для катушечных магнитофонов и для частоты 60 кГц при уровне стирания — 60 дБ для кассетных магнитофонов.



Таблица 57

Наименование магнитофона

Тип головки

Индук­тивность, мГн

Ширина рабочего зазора, мкм

Эдс воспро­изведения, мВ

Ток, мА

записи

подмагни-чивания

стирания

Айдас-9М

У

900

3

2,3







Дайна-Э-29 Астра-4

С

У

С

5 900 10

180

5

200

2,2

1,0

0,4

60 70

Брянск

У

С

1100 5

3

100

2,1

0,08

0,8

40

Весна-2

У

200

3,5

0,5

0,16

0,9

 —

Весна-3

С

1,5

100

 —

 —



40

Дайна Э-29 (транзистор-

У

С

120

. 4

3

100

.2

0,08

0,55

100

ный) Дельфин-301

У

62

3

0,3

0,3

3



Дельфин-302 Комета-201

С

У

С

2,2

900

7

250

8

200

 —

2,7

 —

ОД

0,9

80 85

Комета-206 Лира-206 Комета-209

У

С

У

С

130

6,5

55

0,5

5

200 3 50+200

0,4 0,35

0,25 0,15

3 1,5

30 65

Маг-59

в

775

8

3

 —

 —

 —

Тембр

3

с

8

2

8 150

 —

2,5

14

65

Мелодия МГ-56 Нота МП-64

У

с

900

7

8 200

3

0,13

0,5

45

Мрия

У

с

80

3,5

3 250

0,25

0,22

3

40

Орбита-2

У

с

70

0,36

5 250

0,25

0,56

2

185

Романтик-3

У

65

4

0,22

0,25

1,2

 —



с

0,8

120

 —

 —

 —

100

Яуза- 10

s

У

с

1000

6 5

5 200

1,2

0,08

0,8

35

Яуза-209

У

6с — 100

2,5 — 3,5

. 0,36

0,25

2,5

 —



с

0,6 — 1

 —

 —

 —

 —

80

Яуза-212

в

3

50

20

3 8

0,3

0,35

3,5

 —



с

8

250

 —

 —

 —

85

Основные параметры МГ и блоков самостоятельного изготовле­ ния предприятиями, выпускающими аппаратуру магнитной записи, приведены в табл. 57. В магнитофоне Комега-209 использована МГ, рассчитанная на четырехдорожечную запись, а остальные — на двух-дорожечную. Блоки МГ рассчитаны только на четырехдорожечную запись.
