Характеристики и параметры выпрямительных и универсальных диодов


Выпрямительные диоды служат для выпрямления переменного тока низкой частоты. В основе выпрямительных свойств этих диодов лежит принцип односторонней проводимости электронно-дырочных р-и-переходов.

Универсальные диоды используют в различной радиоэлектрон­ной аппаратуре в качестве выпрямителей переменного тока высбКйх

и низких частот, умножителей и преобразователей частоты, детекто­ров больших и малых с7итналов и т. д.

Диапазон рабочих токов и напряжений выпрямительных и уни­версальных диодов очень широк, поэтому они выпускаются как с точечным (рис. 35,а), так и плоскостным (рис. 35,6) р-n-переходом в структуре полупроводника с площадями от десятых долей квад­ратного миллиметра до несколь­ких квадратных сантиметров. Обычно в универсальных диодах используются переходы с малыми площадями и емкостями, но с от­носительно высокими значениями прямых токов и обратных напря­жений. Этим требованиям удовлет­воряют точечные, микросплавные плоскостные и мезапланарные дио­ды. Характеристики и параметры универсальных диодов те же, что и у выпрямительных диодов.

Вольтамперная характеристи­ка (ВАХ) выпрямительных диодов выражает зависимость тока, про­ходящего через диод, от значения и полярности приложенного к нему постоянного напряжения (рис. 36). Прямая ветвь характеристики Iпр=ф(UПр) показывает зависи­мость .тока через диод при прямой пропускной полярности приложен­ного напряжения. Сила прямрго тока (участок О А) экспоненциаль­но зависит от приложенного к диоду прямого напряжения и может достигать больших значений при малом (порядка 0,3 — 1 В) падении напряжения на диоде.


Рис. 35. Устройство диодов:

с — точечного, б — плоскостного; 1 — тоководы, 2 — корпус, 3 — монокристалл, 4 — изолятор

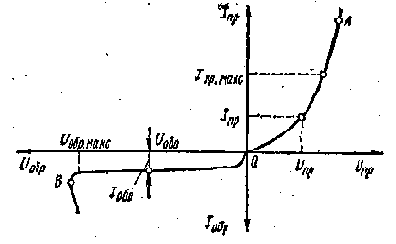

Рис. 36. Вольтампецная характеристика выпря­мительных диодов

Обратная ветвь характеристики Iобр=ф(Uобр) соответствует не­проводящему направлению тока через диод при обратной полярно­сти приложенного к диоду напряжения.
Обратный ток (участок. ОД) незначительно зависит от приложенного обратного напряжения. При относительно большом обратном напряжении (точка В на характе­ристике) наступает электрический пробой р-n-перехода, при кото­ром быстро увеличивается обратный ток, что может привести к теп­ловому пробою и повреждению диода. При повышении температуры возрастут тепловой ток и ток генерации носителей зарядов в пере­ходе, что приведет к увеличению прямого и обратного токов и сме­щению характеристик диода.



Свойства и взаимозаменяемость диодов оценивают по их пара­метрам. К основным параметрам относят токи и напряжения, свя­занные с ВАХ (см. рис. 36).

Диоды применяют в цепях как переменного, так и постоянного тока. Поэтому для оценки свойств диодов наряду с параметрами на постоянном токе пользуются дифференциальными параметрами, ха­рактеризующими их работу на переменном токе.

Выпрямленный (прямой) ток Iпр представляет собой ток (сред­нее значение за период), проходящий через диод, при котором обес­печивается его надежная и длительная работа. Сила этого тока ог­раничивается разогревом или максимальной мощностью Рмакс. Пре­вышение прямого тока ведет к тепловому пробою и повреждению диода.

Прямое падение напряжения UПр.Ср — среднее значение за пери­од на диоде при прохождении через него допустимого прямого тока.

Допустимое обратное напряжение U0бр — среднее значение за период, при котором обеспечивается надежная и длительная работа диода. Превышение обратного напряжения приводит к пробою и вы­ходу диодов из строя. При повышении температуры значения об-ратного напряжения и прямого тока снижаются.

Обратный ток Iобр — среднее значение за период обратного то­ка при допустимом Uобр. Чем меньше обратный ток, тем лучше Вы­прямительные свойства диода. Повышение температуры на каждые 10 °С приводит к увеличению обратного тока у германиевых « крем­ниевых диодов, в 1,5 — 2 раза и более.

Максимальная постоянная, или средняя за период мощность Pмакс, рассеиваемая диодом, при которой диод может длительно ра­ботать, не изменяя своих параметров.


Эта мощность складывается из суммы произведений токов и напряжений при прямом и обрат­ном смещениях перехода, т. е. за положительный и отрицательный полупериоды переменного тока.

Для приборов большой мощности, работающих с хорошим теплоотводом, Pмакс=(Tп.макс — Тк)/Rпк.

Для приборов малой мощности, работающих без теплоотвода,

Pмакс = (Tп.макс — Т с) /Rп.с.

Максимальная температура перехода Гп.макс зависит от мате­риала (ширины запрещенной зоны) полупроводника и степени его легирования, т. е. от удельного сопротивления области р-n-перехода — базы. Диапазон Гп.макс для германия лежит в пределах 80 — 110°С, а для кремния 150 — 220 °С.

Тепловое сопротивление Rп.к между переходом и корпусом оп­ределяется температурным перепадом между переходом Тп и кор­пусом Tк и средней выделяемой в переходе мощностью Ра и состав­ляет 1 — 3°С/Вт: Ra.K=(Ta — TK)/Pa.

Тепловое сопротивление Rn c между переходом и окружающей средой зависит от температурного перепада между переходом Тп и окружающей средой Тс. Поскольку практически RПK<RK с, то Rn с определяется тепловым сопротивлением между корпусом при­бора и окружающей средой- Rnc=(Ta — Tc)/Pn=Rn K+RK c. Для обычных широко распространенных корпусов Ra c=0,2 — 0,4 °С/мВт.

Предельный режим использования диодов характеризуют мак­симально допустимое обратное напряжение UОбр макс, максимальный выпрямительный ток IПр макс (см. рис. 36) и максимальная темпера­тура перехода ТПмакс

С повышением частоты переменного напряжения, подводимого к диоду, ухудшаются его выпрямительные свойства. Поэтому для определения свойств выпрямительных диодов обычно оговаривается диапазон рабочих частот Дf или максимальная частота выпрямле­ния fмакс На частотах, больших fмакс, не успевают скомпенсировать-ся накопленные за время прямого полупериода неосновные носите­ли заряда в базе, поэтому при обратном полупериоде выпрямляемо­го напряжения переход некоторое время остается прямосмещенным (т е теряет свои выпрямительные свойства).


Это свойство прояв­ ляется тем значительнее, чем больше импульс прямого тока или вы­ше частота подводимого переменного напряжения Кроме того, на высоких частотах начинает проявляться шунтирующее действие барьерной и диффузионной емкостей p-n-перехода, снижающих его выпрямительные свойства

При расчете режима выпрямителей используются статическое со­противление постоянному току и дифференциальное сопротивление диодов переменному току

Дифференциальное сопротивление переменному току rдиф=dU/dI или rДиф=ДU/ДI определяет изменение тока через диод при изменении напряжения вблизи выбранной рабочей точки на харак­теристике диода. При прямом включении напряжения rдиф Пр=0,026/ /IПр и токе IПр>10 мА оно составляет несколько омов При под­ключении обратного напряжения rДИф обр велико (от десятков ки-лоомов до нескольких мегаомов).

Статическое сопротивление диода постоянному току гпрд = UПр/Iпр, rобр д = Uобр/Iобр В Области прямых токов rПр д>rдиф пр, а в области обратных r0бр д<rдифобр Поскольку электрическое со­противление p-n-перехода в прямом направлении меньше, чем в об­ратном, диод обладает односторонней проводимостью и использует­ся для выпрямления переменного тока

Емкости диодов оказывают существенное влияние на их работу на высоких частотах и в импульсных режимах. В паспортных дан­ных диодов обычно приводится общая емкость диода Сд, которая помимо барьерной и диффузионной включает емкость корпуса при­бора Эту емкость измеряют между внешними токоотводами диода при заданных обратном напряжении смещения и частоте тока

Выпрямительные диоды. Кремниевые сплавные диоды Д226Б — Д226Д (рис. 37, а) выпускаются в металлическом сварном корпусе с гибкими выводами с граничной рабочей частотой 1 кГц, массой не более 2 г, с диапазоном рабочих температур от — 60 до 4-80°С и сроком службы не менее 5000 ч. Электрические параметры диодов приведены в табл 67.

Кремниевые сплавные диоды Д246 — Д248Б (рис 37, б) выпус­каются в металлическом корпусе со стеклянными изоляторами и вин­том для крепления, с граничной частотой 1 кГц, массой не более18 г, с диапазоном рабочих температур от — 55 до +1259С и сроком службы 1200 ч.


Электрические параметры диодов приведены в табл. 68.

Таблица 67

Параметры

Типы диодов

Д226Б

Д226В

Д226Г

Д226Д

Амплитуда обратного напряже­ния, В, при температуре, °С: от — 60 до +50

400

300

200

100

80

300

200

150

70

Обратный ток, мкА (не более), при температуре, °С:








20 и 60

100

80

300

Выпрямленный ток, мА (не бо­лее), при температуре, °С: от — 60 до +50

300

80

200

Прямое напряжение, В, при 20 и 80 °С

Не более 1

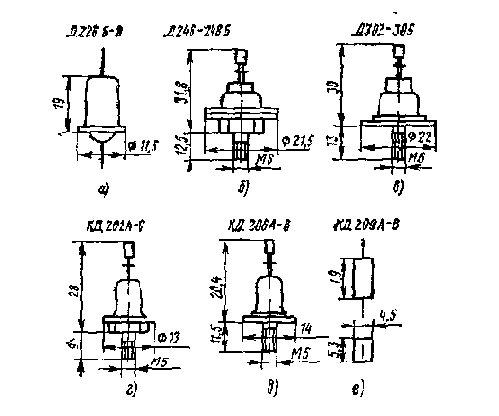

Рис 37. Общий вид и габаритные размеры выпря« мительных диодов (а — е)

Таблица 68

Типы диодов
Параметры

 Д246

 Д246А

 Д246Б

 Д247

 Д247Б

 Д248Б
Амплитуда обратного напряжения, В

 400

 400

 400

 500

 500

 600
Обратный ток, мА, при температуре 20, 100 и -55 °С

 3

 3

 3

 3

 3

 3
Выпрямленный ток, А, при температуре кор­пуса, °С: до 75

 10

 5

 10

 5

 5
125

 5

 10

 2

 5

 2

 2
Прямое Напряжение, В

 1,2

 1,0

 1,5

 1,2

 1,5

 1,5
Германиевые сплавные диоды Д302 — Д305 (рис. 37, в) выпус­каются в металлическом сварном корпусе с винтом и гайкой для крепления на теплоотводящем шасси толщиной 3 мм следующих раз­меров: 54X34 мм2 (ДЗОЗ), 72x60 мм2 (Д304), 134X122 мм2 (Д305). Диоды изготовляют массой 25 г (без радиатора), с диапа­зоном рабочих температур от — 60 до +70°С и сроком службы 5000 ч. Электрические параметры приведены в табл. 69.

Кремниевые сплавные диоды КД202 (А — Ж, И — Н, Р, С) выпус­каются в металлическом корпусе (рис. 37, г) с. винтом, с граничной рабочей частотой 1,2 кГц, массой 6 г, с диапазоном рабочих температур от — 60 до +120°С и сроком службы 10000 ч. Электрические параметры диодов приведены в табл. 70.

Таблица 69

Параметры

 Типы диодов
Д302

 Д303

 Д304

 Д305
Амплитуда обратного напряжения, В,
при температуре, °С:
от 20 до — 60

 200

 150

 100

 50
при 50

 120

 120

 100

 50
при 70

 50

 -50

 50

 50
Обратный ток, мА, при температуре, °С:
20

 0,8

 1

 2

 2,5
50

 1,5

 2

 5

 10
70

 3

 4

 10

 20
Выпрямленный ток, А, при температу-
ре, °С:
от 20 до — 60

 1

 3

 5

 10
50

 1

 2,5

 3

 6,5
70

 0,8

 1,5

 1,8

 3 .
Прямое напряжение, В, при 20 °С

 0,3

 0,35

 0,3

 0,35



Таблица 70

Параметры

 КД202А и КА202Б

 КД202В и КД202Г

 КД202Д и КД202Е

 КД202Ж и КД202И

 КД202К и КД202Л

 КД202М и КД202Н

 КД202Р и КД202С
Амплитуда обрат­ного напряже­ния, В

 50

 100

 200

 300

 400

 500

 600
Обратный ток, мА

 1

 1

 1

 1

 1

 1

 1
Выпрямленный ток, A f

 5 и 3,5

 5 и 3,5

 5 и 3,5

 5 и 3,5

 5 и 3,5

 5 и 3,5

 5 и 3,5
Прямое напряже­ние, В, при пря­мом токе 10 А

 1

 1

 1

 1

 1

 1

 1
Ток перегрузки. А, в течение 1,5 с при температуре корпуса 25 °С

 9

 9

 9

 9

 9

 9

 9
Параметры

 Типы диодов


КД203А

 КД203Б

 КД203В

 КД203Г

 КД203Д


Амплитуда обратного напряжения, В, при температуре от — 55 до +100 °С

 600

 800

 800

 1000

 1000


Обратный ток, мА, при максимальном обрат­ном напряжении

 J,$

 1,5

 1,5

 1,5

 1,5


Выпрямленный ток, А, при температуре кор­пуса, °С:


от — 55 до +55

 10

 10

 10

 10

 10


100

 10

 5

 10

 5

 10


Прямое напряжение, В, при температуре и среднем прямом токе:


25 и — 55 °С и 10 А

 1


100 °С и 5 А

 1


Постоянное обратное на­пряжение, В

 420

 560

 560

 700

 700


Ток перегрузки, А, на частоте 50 Гц в тече­ние времени:

 -


1,5 с при Uобр < Uобр макс

 Трехкратный


50 с при Uобр<

<2Uобр макс

 Пятикратный


Кремниевые сплавные диоды КД203 (А — Д) выпускаются в ме­таллическом корпусе (см. рис. 37, б) с винтом с граничной рабочей частотой 1 кГц, массой (в комплекте) до 18 г, с диапазоном рабо­чих температур от — 55 до +100 °С. Электрические параметры дио­дов приведены в табл. 71.

Кремниевые диффузионные диоды КД204 (А — В) выпускаются в металлическом корпусе с винтом (см. рис. 37, б) с граничной рабо­чей частотой 50 кГц, массой до 5,1 г, с диапазоном рабочих тем­ператур от — 55 до +85°С.


Электрические параметры диодов приве­дены в табл. 72.

Таблица 72

Типы диодов

Параметры

 КД204А

 КД204Б

 КД204В


Постоянное и импульсное обратное напряжение, В, при температуре от — 55 до + 85°С

 400

 200

 50


Обратный ток, мкА, при U0бр = Uобр.макс и температуре, °С: + 25 и — 55

 150

 .100

 50


85

 2000

 1000

 500


Постоянный прямой ток, А, диодов с радиатором 60x60 мм2 при тем­пературе, °С:


от — 55 до +55

 0,4

 0,6

 1,0


85

 0,2

 0,25

 0,4


без радиатора при температуре, °С: от — 55 до +55

 0,3

 0,35

 0,6


85

 0,15

 0,175

 0,2


Постоянное прямое напряжение, В, при прямом токе 600 мА и темпе­ратуре, °С:


25 и 85

 1,4

 1.4

 1,4


— 55

 1,6

 1,6

 1,6




 Типы диодов


Параметры

КД205А

КД205Б

КД205В

КД205Г

КД205Д

КД205Е

КД205Ж

КД205И

КД205К

КД205Л

Выпрямленный

500

500

500

500

500

300

500

300

700

700

ток, мА




















Обратное по-

500

400

300

200

100

500

600

700

100

200

стоянное на-




















пряжение, В




















Прямое напряжение, В .... 1

Обратный ток, мкА, при темпера­туре, °С:

25............ 100

85........... . 200

Кремниевые диффузионные дыоды КД205 (А — Д, И, К, Л) вы­пускаются в пластмассовом корпусе (см. рис. 37,6), в котором раз-мещается по два изолированных диода. Диоды изготовляют с гра­ничной рабочей частотой 5 кГц, массой до 6 г, с диапазоном рабо--чих температур от — 40 до + 85°С. Электрические параметры дио­дов приведены в табл. 73.

Кремниевые мезадиффузионные лавинные диоды КД206 (А — В) выпускаются в металлическом корпусе (рис. 37, д) ч: винтом с гра­ничной рабочей частотой 1 кГц, массой 9 г (в комплекте), с диапазо­ном рабочих температур от — 60 до+125°С.


Электрические парамет­ры диодов приведены в табл. 74.

Таблица 74

Параметры

Типы диодов

КД205А

КД206Б

КД205В

Амплитуда обратного напряжения,

400

500

600

В, любой формы и периодичности Постоянный обратный ток, мА, при температуре, °С: от +25 до — 60

0,7

0,7

0,7

- 125

1,5

1,5

1,5

Выпрямленный ток, А, при темпера­туре корпуса, °С: от — 60 до +70

10

10

10

85

5

5

5

Постоянное прямое напряжение, В, при прямом токе, А:






1

1,2

1,2

1,2

10

1,5

1,5

1,5

Импульсный прямой ток, А, при

Тимп<10 МКС

100

100

100

Импульсный перегрузочный обрат­ный ток, А, при тЪмп=20 мкс

5

3

1

Минимальное пробивное напряжение, В, при Iобр =2 мА

500

600

720

Кремниевые диффузионные диоды КД209 (А — В) выпускаются в пластмассовом корпусе (рис. 37, ж) с граничной рабочей часто­той 1 кГц, массой до 0,5 г, с диапазоном рабочих температур от — 60 до +85°С. Маркировочная метка на корпусе КД209А — красная полоса, КД209Б — зеленая точка, КД209В — красная точка или по­лоса. Электрические параметры диодов приведены в табл. 75.

Универсальные диоды. Германиевые диоды ГД402 (А, Б) приме­няются в радиотехнических и измерительных устройствах в качестве амплитудных, частотных, фазовых и видеодетекторов, выпрямителей высокой частоты, а также в коммутационных и ограничительных схемах устройств связи Они выпускаются в стеклянном герметич­ном корпусе (рис. 38, а) с предельной частотой 100 МГц, массой 0,2 г, с диапазоном рабочих температур от — 55 до +60°С. Элек­трические параметры диодов приведены в табл. 76.

Таблица 75

Параметры

Типы диодов

КД209А

КД209Б

КД209В

Постоянное или импульсное обратное

напряжение, В

400



 600



 800


Средний прямой ток, мА, при тем-

пературе, °С:






от — 60 до +55

700

700

500

85

700

500

300

Постоянный обратный ток, мкА, при

Uобр = Uобр макс и температуре, °С:

+ 25 и — 60

100

100

100

85

300

300

300

Импульсный прямой ток, А, при

15

15

15

Тимп<20 мкс с интервалом до






5 мин






Постоянное прямое напряжение, В,

1

1

1

при Iпр = Iпр макс и температуре






25 °С

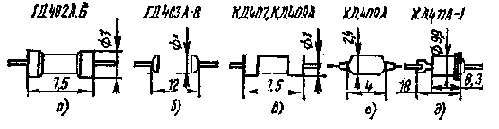

Рис. 38. Общий вид и габаритные размеры универсальных диодов (а — д)

Таблица 76

Параметры

 Типы диодов

ГД402А

ГД402Б

Обратное напряжение, В, любой формы и периодичности

 15

15

Обратный ток, мкА, при Uобр=10 В

100

100

Прямой ток, мА, при температуре, °С: от — 55 до +25

25

25

60

20

20

Прямое напряжение, В, при Iпр=15 мА

0,45

0,45

Импульсный прямой ток IПр и макс, мА, при

Тимп — 10 МКС

100

100

Дифференциальное сопротивление, Ом, при Iпр=15 мА и температуре 25 °С

4,5

6

Емкость диода, пФ, при (Уобр = 5 В

0,8

0,5

Таблица 77

Параметры

Типы диодов

ГД403А

ГД403Б

ГД403В

Обратное напряжение, В

5

5

5

Прямой тсцк, мА, при UПр =0,5 В

5

5

5

Коэффициент передачи при температуре, °С

0,33 — 0,47

0,4 — 0,56

0,47 — 0,66

 — 25

0,18 — 0,26

0,22 — 0;35

0,26 — 0,045

Входное сопротивление, кОм, при температуре, °С:






+ 25

15 — 30

11 — 24

8 — 20

 — 25

22 — 37

18 — 31

15 — 27

Германиевые диоды ГД403 (А, Б, В) служат для работы в ка­честве детекторов радиотехнических устройств. Они выпускаются в металлическом корпусе (рис. 38, б) массой 0,6 г, с диапазоном рабочих температур от — 25 до + 55°С. Электрические параметры дио­дов приведены в табл. 77.

Таблица 78

Параметры

Типы диодов

КД407А

КД409А

Амплитуда обратного напряжения, В Обратный ток, мкА, при температуре, °Сз

24

24

25

0, 5

0,5

100

10

10

Средний прямой ток, мА, при температуре, °С: от — 60 до +35

50

50

100

25

25

Наибольший импульсный прямой ток, мА, при Тимп<10 мкс, скважности более 10 и тем­пературе, °С: от — 60 до +35

500

500

100

Дифференциальное сопротивление при IПр = 10 мА в диапазоне частот, МГц: f=50-100

250

250 1

f=50-300

1

 —

Емкость, пФ, при обратном напряжении, Вз 5

1

—

15 , Индуктивность, нГн

5

2 4

Мощность, Вт, при Rн = 75 Ом в диапазоне частот 50 — 300 МГц

1

-




Кремниевые диоды КД407А, КД409А. Диоды КД407А исполь­зуют для работы в коммутационных схемах аппаратуры широкого применения и выпускают в стеклянном корпусе (рис. 38, в) массой 0,3 г, а диоды КД409А применяют для работы в селекторах теле­визионных каналов и другой аппаратуре и выпускают в пластмас­совом корпусе (рис. 38, г) массой 0,16 г, с диапазоном рабочих температур от — 60 до 100 °С для обоих типов. Электрические пара­метры диодов приведены в табл. 78.

Кремниевые диоды КД411 (А — Г, рис. 38, д) выпускают с диа­пазоном рабочих температур от — 40 до +90°С. Электрические па­раметры диодов приведены в табл. 79.

Таблица 79

Параметры

Типы диодов

КД411А

КД411Б

КД411В

КД411Г

Постоянное обратное на­пряжение, В

700

600

500

400

Обратный ток, . мкА, при температуре от +70 до — 40 °С

0,7

0,7

0,7

0,7

Постоянное прямое напря­жение, В, при прямом то­ке

1,4

1,4

1,4

2

Постоянный прямой ток, А, при температуре от — 40 до + 70°С

1

1

1

1

Прямой импульсный ток, А, при частоте следования импульсов и температуре:








до 20 кГц и от — 40 до + 70°С

5

5

 —

 —

до 500 Гц и рабочей

10

10

10

10



§ 25. Выпрямительные столбы и блоки

Выпрямительные столбы используют в высоковольтных выпря­мителях, а блоки — в мостовых схемах выпрямителей и схемах уд­воения выпрямленного напряжения. Параметры и ВАХ столбов и блоков те же, что и у выпрямительных диодов.

Кремниевые диффузионные столбы КЦ106 (А — Д) выпускаются в пластмассовом корпусе (рис. 39, а) с граничной частотой 20 кГц, массой до 25 г, с диапазоном рабочих температур от — 55 до +85°С. Положительный вывод столба обозначается черной точкой на торце его корпуса. Электрические параметры столбов приведены в. табл. 80.

Кремниевые .столбы КЦ201 (А — Е) применяются для работы в выпрямителях статических преобразователей и выпускаются в пласт­массовом корпусе (рис. 39, б) с граничной рабочей частотой 1 кГц, массой 40 г (КЦ201А, КЦ201Б), 70 г (КЦ201В — КЦ201Д) и 90 г (КЦ201Е), с диапазоном рабочих температур от — 60 до +100°С.

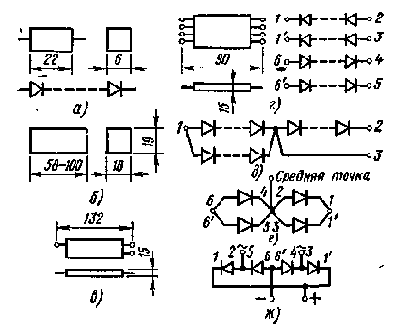

Рис. 39. Диодные блоки, (а — КЦ106А — Д, б — КЦ201А — Е, в,

г — KU401) и схемы соединения диодов в блоках (д, е — удвоения, ас — мостовая)

Таблица 80

Параметры

Типы диодов

КШ06А

КШ06Б

КЦ106В

КЦ106Г

КЦ106Д

Амллитуда обрат­ного напряже­ния, кВ

4

6

8

10

2

Обратный ток, мкА, при Uобр =

10

10

10

10

10

Средний выпрям­ленный ток, мА

10

10

10

10

10

Прямое напряже­ние, В, при Iпр=10 мА и 25 °С

25

25

25

 25

25

Импульсный пря­мой ток, А, при

Тимп<50 МКС С

интервалом 60 с

1

1

1

1

1

Столбы состоят из диффузионных лавинных переходов. Электричес­кие параметры столбов приведены в табл. 81.

Таблица 81

Параметры

Типы столбов

КЦ201А

КЦ201Б

КЦ201В

КЦ201Г

КЦ201Д

КЦ201Е

Импульсные (си­нусоидальные) напряжения, кВ, при f=50 Гц

2

4

6

8

10

15

Обратный ток,

мкА

100

100

100

100

100

100

Средний выпрям­ленный ток, мА

500

500

500

500

500

500

Прямое напряже­ние, В

3

3

6

6

6

10

Общее тепловое сопротивление столбов, °С/Вт

32

32

15

15

15

15

Кремниевые сплавные диоды (блоки) КЦ401 выпускаются в пластмассовом корпусе (рис. 39, в, г) с граничной рабочей частотой 1 кГц, с диапазоном рабочих температур от — 55 до +60 °С и сро­ком службы не менее 10 000 ч. Внутри блоков диоды могут быть соединены по схеме удвоения напряжения (КЦ401А, КЦ401Б, рис. 39, д, е) и мостовой схеме (КЦ401Б, рис. 39, ж). Запрещается последо­вательное и параллельное включение блоков. Электрические пара­метры диодов (блоков) приведены в табл. 82.

Таблица 82

Параметры

Типы диодов (блоков)

КЦ401А

КЦ401Б

КЦ401Б

(схема моста)

(схема удвоения)

Постоянное обратное напряжение, В, при соединении диодов в мост или на каждое плечо при соединении по схеме удвоения

500

500

500

Постоянный обратный ток, мкА

100

100

100

Средний выпрямленный ток, мА: первого плеча

400

200

250

второго плеча

300

200

250

Постоянное прямое напряжение, В, на каждом плече при среднем пря­мом токе 250 мА

2,5

2,5

2,5




Кремниевые диффузионные блоки КЦ402 — КЦ405 (А — И) вы­пускаются в пластмассовом корпусе (рис. 40, а — г), массой 7 г (КЦ402А-КЦ402И), 15 г (КЦ403А-КЦ403И и КЦ404А-КЦ404И) и 20 г (КЦ405А — КЦ405И), с диапазоном рабочих температур от — 40 до +85°C. Блоки собраны по однофазной мостовой схеме. Элек­трические параметры блоков приведены в табл 83.

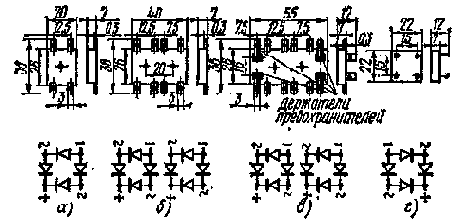

Рис. 40. Блоки и схемы соединения диодов в них: 0-КЩ02А-И, 6-КЦ403А-И, в-КЦ404А-И, г-КЦ405А-И

Таблица 83

Параметры

Типы блоков КЦ402 — КЦ405

А

в 1

в

Г

д

в

ж

и

Амплитуда обрат­ного напряже­ния, В

600

500

400

300

200

100

600

500

Средний выпрям­ленный ток, А, на частоте f<5 кГц.

1

1

1

1

1

1

0,6,

0,6

Кремниевые блоки КЦ407А выпускаются в пластмассовом кор­пусе (рис. 41, а) с граничной частотой 20 кГц, массой 0,5 г, с диа­пазоном рабочих температур от — 60 до +55 °С. Блок содержит четыре диода, изготовленных по мезадиффузионной технологии и соединенных по мостовой схеме (рис. 41,6).

При включении блока в качестве выпрямительного моста (при работе на активную нагрузку) напряжение на входе (амплитудное значение) равно 300 В, средний выпрямленный ток на выходе — 500 мА, а при включении блока выводами 1 (6) и 8(4) (при изо­лированных выводах 2 и 5) обратное напряжение (амплитудное значение) при температуре от — 60 до +85 °С равно 500 В, посто­янный или средний прямой ток — 300 мА



Рис. 41. Блок КЦ407А(а) и схема соединения диодов в нем (б)



Содержание раздела
