Головки звукоснимателей

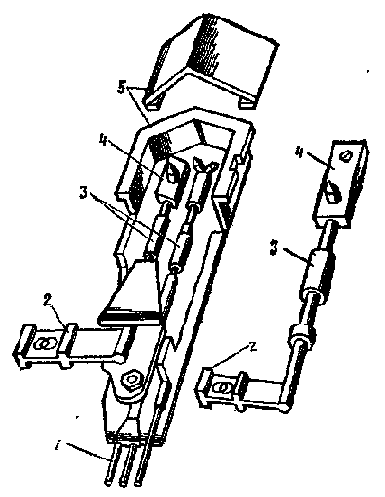

Для воспроизведения грамзаписи (в проигрывателях, электрофонах, радиолах) служат пьезоэлектрические звукосниматели. Основным узлом звукоснимателя, определяющим качество воспроизведения звука, является пьезокерамическая головка (рис. 27), которая состоит из пластмассового корпуса 5 с закрепленными в нем пьезоэлементом 3, иглодержателем с иглой 4, выводами 1 для подключения усилителя, устройством поворота (смены) иглы 2 Головка вставляется в пазы тонарма и гнезда разъема, чем обеспечивается требуемое положение иглы по отношению к пластинке и электрический контакт выводов пьезоэлемента с входом усилителя.

Рис. 27. Головка звукоснимателя ГЗКУ-631Р

В настоящее время выпущено несколько типов головок звукоснимателей, позволяющих воспроизводить запись только с долгоиграющих пластинок (ЗЗ 1/3 мин-1), или универсальных, допускающих работу (путем смены иглы) как с обычными, так и с долгоиграющими пластинками. В большинстве звукоснимателей иглу меняют поворотом иглодержателя. В-старых конструкциях головок при переходе от обычной к долгоиграющей пластинке изменялось положение головки звукоснимателя.

Необходимость смены иглы вызывается тем, что и обычных пластинках звуковая канавка имеет глубину 50 и ширину 150 мкм при радиусе закругления до 30 мкм. У долгоиграющих пластинок глубина канавки около 18 мкм, ширина до 50 мкм, а радиус закругления не превышает 10 мкм. Эти размеры определяют различную форму иглы головки звукоснимателя, поэтому во избежание порчи звуковой канавки недопустима работа с иглами не своего размера.

В современных пьезоэлектрических звукоснимателях применяют иглы из корунда или искусственного алмаза. В разных конструкциях головок длина игл составляет от 0,8 до 1,5 мм, а радиус закругления острия — от 10 до 70 мкм. Игла запрессована в металлический иглодержатель, который через эластичную (пластмассовую или резиновую) муфту соединен с пьезоэлементом. В современных головках элемент изготовлен из пьезокерамики, обладающей большей механической прочностью, чем пьезоэлементы из сегнетоэлектриков в старых головках.
Головки пьезоэлектрических стереозвукоснима- телей отличаются от монофонических числом пьезоэлементов (два вместо одного).

При воспроизведении грамзаписи игла звукоснимателя, двигаясь по звуковой канавке, совершает сложные колебания, которые через иглодержатель и эластичную муфту передаются пьезоэлементу. Благодаря этим механическим воздействиям колеблющегося иглодержателя на обкладках пьезоэлемента создается эдс звуйовой частоты, которую затем подают на усилитель.

Основными параметрами, характеризующими звукосниматели, являются чувствительность, максимальная эдс и диапазон рабочих частот.

Таблица 53

Тип пластинки	Обозначения на головках звукоснимателей
Тип пластинки	знак	цвет
Обычная (МШ) 78 мин-1	78	Зеленый
Долгоиграющая монофоническая М(МУ) 33 1/з мин-1	Л	Красный
Долгоиграющая моно- и стереофоническая М(МУ); С (СМ) 33 1/3 мин-1	ОО	Голубой

Чувствительность звукоснимателей с пьезоэлектрической головкой составляет 5 — 10 В-с/м, максимальная эдс — 0,2 — 0,25 В, а диапазон рабочих частот — от 50 до 12500 Гц при неравномерности частотной характеристики до 10 дБ.

Пьезоэлектрические головки имеют буквенно-цифровое обозначение, определяющее ее тип и конструкцию (например, обозначение ГЗКУ631 расшифровывается так: буквы означают, что головка звукоснимателя керамическая универсальная, а цифры — номер и тип разработки). Если в головке использована алмазная игла, в обозначение вводят букву А.

Условные обозначения (табл. 53) обычно наносят на головки или переключатели игл. Выводы головок стереофонических звукоснимателей различают по цвету проводников. Цвета, соответствующие номерам выводов и каналам звукового тракта, приведены в табл. 54.

Таблица 54

Вывод	Маркировка выводов головок стереозвукоснимателей
Вывод	номер вывода	цвет провода
Левый канал	1	Белый
Общий (земля)	2	Черный
Правый канал	3	Красный
Левый канал	1	Белый
Левый канал (земля)	2	Синий
Правый канал	3	Красный
Правый канал (земля)	4	Зеленый
